Ratkaisut kannatinkorvakkeiden kustannustehokkaaseen ja laadukkaaseen koneistukseen

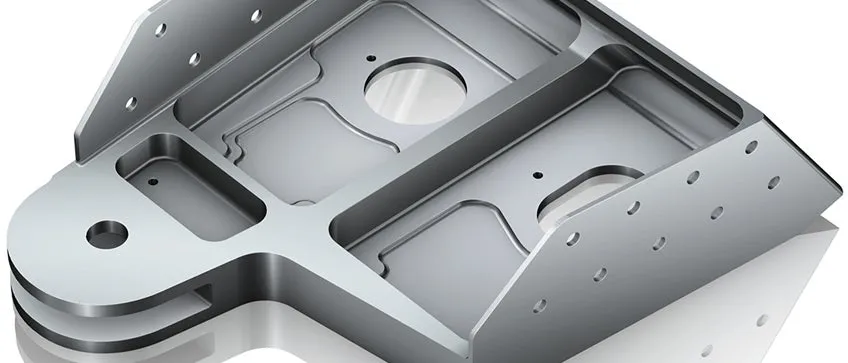

Lentokoneen siivissä olevat kannatinkorvakkeet voivat olla rakenteeltaan avoimia tai umpinaisia. Umpinaisten korvakkeiden koneistuksessa isoin haaste ovat terävät kulmat ja syvät urat.
Työkaluratkaisut kannatinkorvakkeiden koneistukseen

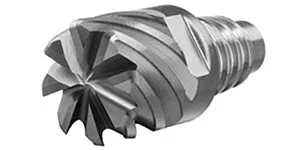

CoroMill® 316 – vaihtoteräpääjärjestelmä
CoroMill® 316 on vaihdettavalla teräpäällä varustettu varsijyrsin. Se on suunniteltu 10–25 mm:n halkaisija-alueelle.
CoroMill® 316:n tärkeimpiä etuja ovat parempi tuottavuus, monipuolisuus, minimoitu työkaluvarasto, hyvä laatu ja pienemmät työkalukustannukset. Jyrsinkonsepti antaa sekä sitkeyttä rouhintaan että tukevuutta viimeistelyyn. Saatavissa myös kovametallivartisena pitkää vapaapituutta vaativiin töihin.
Lisätietoa: CoroMill® 316
Urajyrsintäratkaisu
Jos ura on syvä ja kapea, paras tukevuus ja tuottavuus saadaan kiekkojyrsimillä. Kiekkojyrsimistä voidaan edelleen koota ryhmäjyrsimiä, joilla saadaan koneistettua kerralla samalta tasolta useita pintoja.

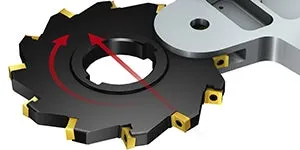

Optimoitua ratkaisua kaipaaville tarjolla on läpijäähdytetty CoroMill® 331 -jyrsin säädettävillä teräelementeillä, optimoidut kevytleikkuiset geometriat ISO S -materiaaleille sekä S30T- ja S40T-terälaadut.
Lisätietoa: CoroMill® 331
Teräväkulmaisen 3D-taskun rouhinta ja viimeistely

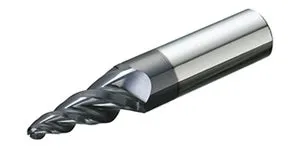

Terävät, alle 90˚:n kulmat ovat yleinen taskuihin ja syvennyksiin liittyvä piirre. Paras ratkaisu, koneen tukevuudesta riippuen, on siivutusmenetelmä säteellisellä CoroMill® Plura -varsijyrsimellä.
Umpinaisen nurkan koneistukseen tarvitaan 4- tai 5-akselinen kone. 4 akselia: Jos umpinaisia nurkkia on ainoastaan taskun toisella puolella ja taskun pohja on tasainen. 5 akselia: Jos umpinaisia nurkkia on taskun molemmilla puolilla ja jos pohjan muodossa on säde.

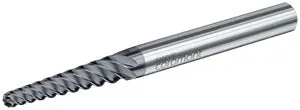

Kartiovartinen säteellinen varsijyrsin antaa mahdollisuuden korkealaatuisen pinnan viimeistelyyn.
Menetelmäosaaminen – umpinaiset taskut tai nurkat

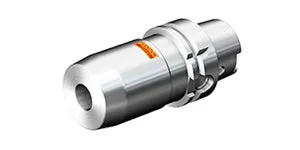

CoroChuck™ 930
Tämän istukan iso kiinnitysvoima takaa varman kiinnityksen sekä erinomaisen tukevuuden ja ulottuvuuden kaikissa jyrsintä- ja poraustöissä. Ratkaisu parantaa koneistuksen luotettavuuden ja tarkkuuden lisäksi myös tuottavuutta nopeilla ja helpoilla työkalunvaihdoilla ja asetuksilla. Weldon-varsille on saatavissa mekaanisesti lukittuva holkki, joka takaa sataprosenttisen varman kiinnityksen.
