Ratkaisut alumiinisten siipikaarien kustannustehokkaaseen ja laadukkaaseen koneistukseen

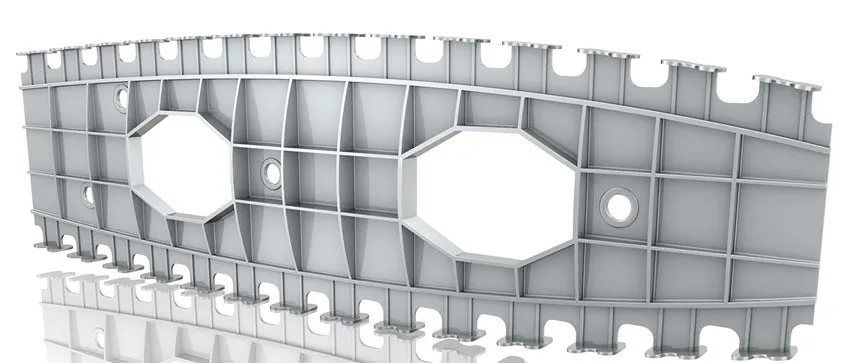

Lentokoneissa on monenlaisia alumiiniosia, kuten siipisalot, verhoilulevyt ja siipikaaret. Esimerkiksi siipikaarien rakenteessa on koneistuksen kannalta haastavia osia, kuten ohuita seinämiä, 2D-taskuja ja erityisen tasapainoisia työkaluja vaativia kohtia.
Työkaluratkaisut siipikaarien koneistukseen
Ohuiden seinämien koneistus
Ohuiden seinämien koneistukseen käytetään eri strategioita riippuen seinämän korkeudesta ja paksuudesta. Ylimenojen määrä riippuu seinämän mitoista ja aksiaalisesta lastuamissyvyydestä.

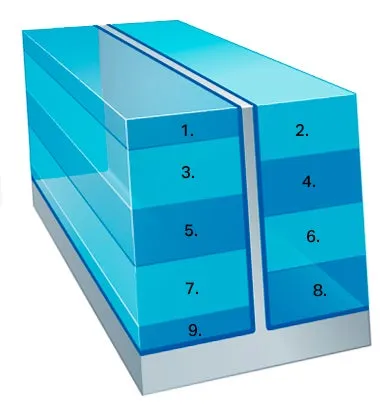

Suurnopeustekniikat, eli pienen ap/ae-suhteen ja suuren nopeuden vc käyttö, helpottavat ohuiden seinämien jyrsintää, sillä niiden avulla voidaan lyhentää lastuamisen kestoa ja siten kappaleeseen kohdistuvia iskuja ja taipumaa. Jos seinämän paksuuden ja korkeuden suhde on 15:1–30:1, se jyrsitään portaittaisesti toisiinsa limittyvillä ylimenoilla.

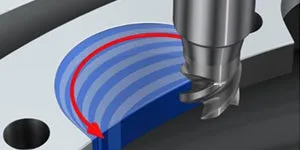

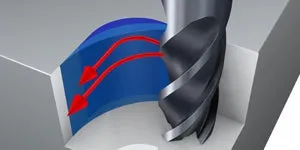

CoroMill® 316 ja CoroMill® Plura – nurkan jyrsintä usealla ylimenolla
”Siivuttamalla” eli jyrsimällä usealla ylimenolla voidaan poistaa tehokkaasti ainetta ja radiaalinen lastuamispituus ja -kulma sekä lastuamisvoimat pysyvät pieninä. Erittäin hyvään tuottavuuteen päästään käyttämällä CoroMill® Plura- tai CoroMill 316 -jyrsimiä, suurnopeustekniikkaa ja alumiinin koneistukseen tarkoitettuja terägeometrioita.
Taskujen koneistus alumiiniin RAL90-suurnopeusjyrsimellä
RAL90-jyrsin asettaa uuden mittapuun alumiinin suurnopeusjyrsinnän tukevuudelle. Tehokkaisiin koneisiin optimoitu jyrin tarjoaa erittäin suuret lastuvirrat. Tarkka teräsija takaa teräsärmän juuri oikean paikoituksen ja minimoi työkalun kokonaisheiton. Tailor Made® -palvelu antaa vapauden valita työkalun mitat juuri oman tarpeen mukaan.
Vielä suurempaa konetehoa ja lastuvirtaa vaativiin töihin on tarjolla uusi RAL90 Super MRR, joka kykenee erittäin suuriin karanopeuksiin, esim. maks. 33 000 r/min, kun DC = 50 mm (RAL90 = 23 500 r/min). Tuottavuus nousee 40 %. RAL90 Super MRR on suunniteltu sopimaan tiettyjen konevalmistajien kiinnityksiin
