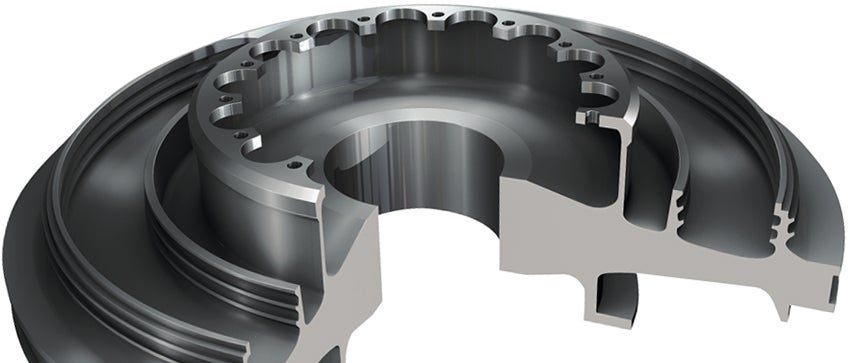

Lösningar för kostnadseffektiv kvalitetsbearbetning av turbinskivor till flygindustrin
Flygturbiner måste kunna tåla extrema variationer i temperatur och tryck. Därför tillverkas de av avancerade material, som nickelbaserade superlegeringar (t.ex. Inconel 718, Waspalloy och Udimet 720).
Nickelbaserade superlegeringar är utmärkta tack vare sin tålighet mot höga temperaturer och spänningar. Det är viktigt att tillämpa bästa praxis-strategier, eftersom dessa material är krävande att bearbeta.
Verktygslösningar för turbinskivor på flygplan
Optimerade sorter för svarvning av åldrade nickelbaserade HRSA-material
Svarvningssorterna GC1205 och GC1210 ger säker och tillförlitlig bearbetning med utmärkt motstånd mot flank- och strålförslitning. Kombinationen av ett hårt substrat och PVD-beläggningen gör det möjligt att öka skärhastigheten (GC1205) betydligt och att förlänga verktygslivslängden (GC1210).
- GC1205: Finbearbetningssort för bearbetade ytor. För bearbetning i sista steget och mellanbearbetning
- GC1210: Används huvudsakligen för mellanbearbetning. Kompletterar GC1205 när mer seghet krävs.
CoroCut®-skär med vinklad front
Särskilt utformade för att nå svåråtkomliga spår och fickor i komplexa komponenter.
Svarvning med keramik
De keramiska sorterna CC6220 och CC6230 är särskilt framtagna för att klara utmaningarna med nya HRSA-material, där whisker-keramik och SiAlON-ämnen inte räcker till. De klarar högre skärhastigheter vilket bidrar till lägre kostnad per komponent. För höga spånavverkningshastigheter vid fick- och profilsvarvning ska du välja sorten CC6160. För mer krävande ytor av varmhållfast superlegering ska du välja den segare sorten CC6165.
Det modulära SL70-verktygssystemet för svarvning av tätningsflänsar
Vid svårbearbetade material, begränsad åtkomlighet och höga krav på produktivitet är runda skär den bästa lösningen, och de används för både grov- och finbearbetning.
- CoroTurn SL70-blad är särskilt utformade för typisk profilsvarvning och bearbetning av fickor
- Den ovala kopplingen ger utmärkt stabilitet och åtkomlighet
- Alla krav på radiellt och axiellt fritt utrymme täcks av ett kompakt program
- Krav för flerfunktionsmaskiner och vertikalsvarvar uppfylls med Coromant Capto storlek C5, C6 och C8
- Hårdmetall-RCMT och CoroCut-sorter har högtryckskylning som standard
Finbearbetningsprofil med SL70 CoroCut HP S205
Kombinationen av S205- och CoroCut® RO-geometri sätter standarden för finbearbetning av kritiska detaljer, för högsta produktivitet med utmärkt ytintegritet och måttnoggrannhet.
Lösningar för fräsning av flänsuttag
Det finns två kraftfulla verktyg för den här utmanande detaljen, och det finns fasningslösningar och skär för båda produktfamiljerna.
Använd vårt system av utbytbara huvuden, med CoroMill® 316 för stabil grovbearbetning av flänsuttaget.
Fräskonceptet CoroMill® Plura High Feed Side (HFS), kombinerat med en speciell bearbetningsstrategi, är ett effektivt alternativ för att öka skärlivslängden och undvika gradbildning.
Säker borrning med CoroDrill® 860
CoroDrill® 860 med -SD-geometri är en korthålsborrlösning optimerad för bearbetning av nickelbaserade ISO S-material. Borret erbjuder konstant och förutsägbar verktygslivslängd med hög måttnoggrannhet och utmärkt hålkvalitet.
CB7014 – CBN-lösning för höghastighetssvarvning i nickelbaserade legeringar
Finsvarvning av flygkomponenter är utmanande operationer i svårbearbetade ISO S-material. CBN-skär möjliggör högre skärhastigheter och förbättrad produktivitet med fortsatt hög ytintegritet hos komponenten. CBN-skär som är optimerade för finbearbetning med hög hastighet av nickelbaserade, varmhållfasta superlegeringar finns nu i lager som standardalternativ.
