B685
B685 – Tukevaa ja tuottavaa sylinterien avarrusta rouhinnasta väliviimeistelyyn
Konseptin kuvaus
Sylinterien avarrus on yksi autoteollisuuden keskeisimpiä koneistustöitä, jossa on saavutettava tarkat toleranssit isoilla lastuamisnopeuksilla. Terien säätö on perinteisesti hoidettu manuaalisesti, mikä vie aikaa ja vaatii yleensä erikoislaitteita.

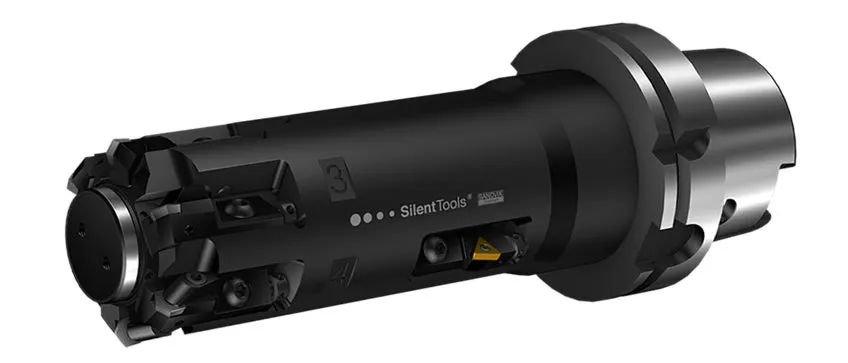

B685-avarruspuomi on suunniteltu niin, että sillä voidaan hoitaa samalla kertaa sekä rouhinta että väliviimeistely. Ratkaisun etuja ovat erinomainen ympyrämäisyys ja lieriömäisyys sekä integroidun Silent Tools -värinävaimennuksen ansiosta myös hyvä pohja viimeistelyvaiheelle.
Ominaisuudet ja edut
- Mahdollisuus hoitaa rouhinta ja väliviimeistely samalla kertaa säästää aikaa ja kustannuksia
- Erittäin hyvä lähtökohta korkealaatuiselle viimeistelylle
- Silent ToolsTM -liitäntäkappaleiden tehokas värinävaimennus takaa erittäin hyvän pinnankarheuden, ympyrämäisyyden ja lieriömäisyyden
- Lastuamisnesteen syöttö terille
- Ei tarvetta erikoislaitteille
Käyttöalue
- Optimoitu ajoneuvomoottoreiden koneistukseen, erityisesti henkilö- ja pakettiautojen moottoreille

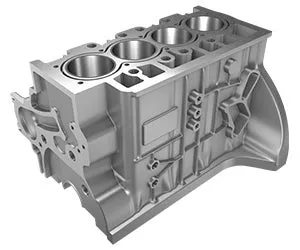

- Pääkomponentit:Valurautaiset sylinterilohkotAlumiiniset sylinterilohkot, joissa integroidut valurautaiset sylinteriputket tai -holkitKaikenlaiset sylinteriputket
- Työstökoneet: koneistuskeskukset ja transferlinjat
Lastuamisarvosuositukset
vc m/min (jalkaa/min) 350–600 (1148–1968)
ap maks. mm (tuumaa) 2 (0.0787)
fz mm/z (tuumaa/z) 0.1–0.15 (0.0039–0.0059)
Tekniset tiedot
Terän muoto: HCGW 100308 (CBN), koko rintapinta
Särmälinja: S01320 + 20 µm ER
Laadut
- U6F3
- CB20
