ระบบเครื่องมือแบบถอดเปลี่ยนชิ้นส่วนได้

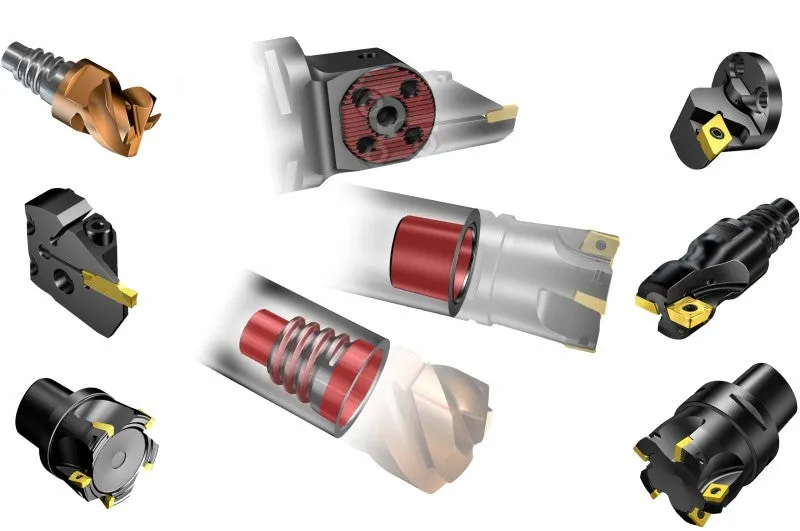

ระบบเครื่องมือแบบถอดเปลี่ยนชิ้นส่วนได้ช่วยให้สามารถประกอบเครื่องมือได้ตามต้องการสำหรับการทำงานในรูปแบบต่างๆ โดยใช้ชิ้นส่วนมาตรฐาน ซึ่งสามารถนำเครื่องมือเพียงไม่กี่ชิ้นมาผสมผสานกันในหลายรูปแบบเพื่อให้สามารถใช้งานระบบเครื่องมือรวมกันทั่วทั้งโรงงานได้โดยที่ระบบเชื่อมต่อเครื่องจักรที่มีอยู่ไม่เป็นอุปสรรคในการทำงาน

ระบบเชื่อมต่อของระบบเครื่องมือแบบถอดเปลี่ยนชิ้นส่วนได้จะอยู่ตรงกลางระหว่างระบบเชื่อมต่อเครื่องจักรกับด้ามเครื่องมือหรือเม็ดมีด การใช้งานและเครื่องจักรจะมีข้อกำหนดเกี่ยวกับระบบเชื่อมต่อของระบบเครื่องมือแบบถอดเปลี่ยนชิ้นส่วนได้แตกต่างกัน

ระบบถอดเปลี่ยนชิ้นส่วนโดยใช้ระบบจับยึด Coromant Capto®

การใช้ระบบจับยึด Coromant Capto® เป็นระบบเชื่อมต่อช่วยให้สามารถผสมผสานชุดเครื่องมือต่างๆ ให้พร้อมรองรับงานกลึง งานกัด งานเจาะ งานกลึงคว้าน และงานต๊าปได้อย่างหลากหลายและยืดหยุ่น ทั้งยังไม่จำเป็นต้องสต็อกเครื่องมือไว้หลายๆ รุ่นก็สามารถครอบคลุมระบบเชื่อมต่อกับเครื่องจักรได้ทั้งหมด

ระบบจับยึด Coromant Capto® ใช้ในการสร้างชุดเครื่องมือสำหรับ:

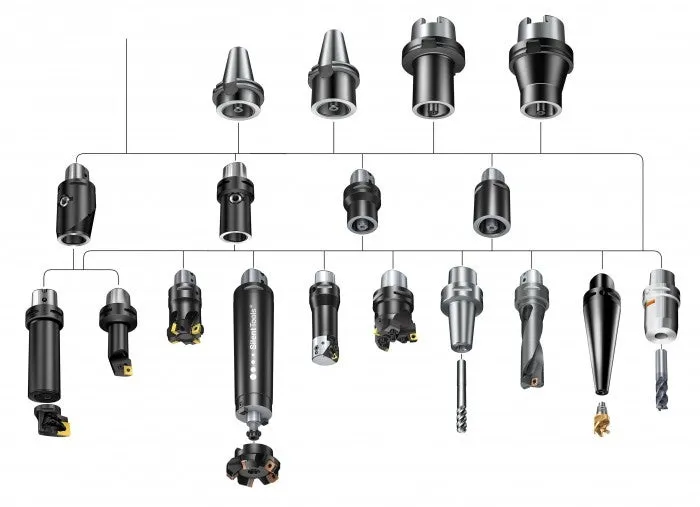

• เครื่องแมชชีนนิ่งเซ็นเตอร์ – การกัด การเจาะ การกลึงคว้าน และการต๊าป
• เครื่องกลึงกัดหลายแกน – การกลึง การกัด การเจาะ การกลึงคว้าน และการต๊าป
• เครื่องกลึงแนวตั้ง – การกลึง

ระบบเครื่องมือแบบถอดเปลี่ยนชิ้นส่วนได้สามารถผสมผสานชุดเครื่องมือเพื่อสร้างความยืดหยุ่นได้อย่างสูงสุด

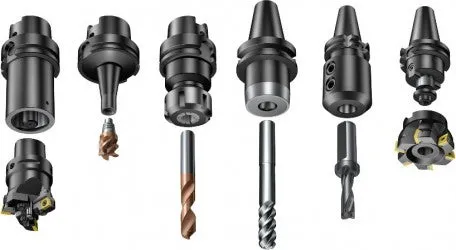

ระบบเชื่อมต่อสปินเดลของเครื่องแมชชีนเซ็นเตอร์สามารถแบ่งออกเป็นขนาดเล็ก/กลาง และขนาดใหญ่/ใหญ่พิเศษ

ระบบเชื่อมต่อสปินเดลของเครื่องจักรขนาดเล็กและขนาดกลาง เหมาะสำหรับเส้นผ่านศูนย์กลางเครื่องมือขนาดเล็กและความยาวพิกัดที่สั้นเพื่อให้ได้ความเร็วรอบสูง ขอแนะนำให้ใช้ชุดเครื่องมือประกอบขนาดสั้นที่สุดเท่าที่จะทำได้ (ตัวต่อแบบชิ้นเดียว) เพื่อให้ได้ผลลัพธ์ที่ดีที่สุดและเสถียรมากที่สุด

ระบบเชื่อมต่อสปินเดลของเครื่องจักรขนาดใหญ่และขนาดใหญ่พิเศษ เหมาะสำหรับผู้ที่ต้องการความมั่นคงในกรณีที่หัวกัดมีเส้นผ่านศูนย์กลางขนาดใหญ่และชุดเครื่องมือประกอบมีความยาวมากขึ้น

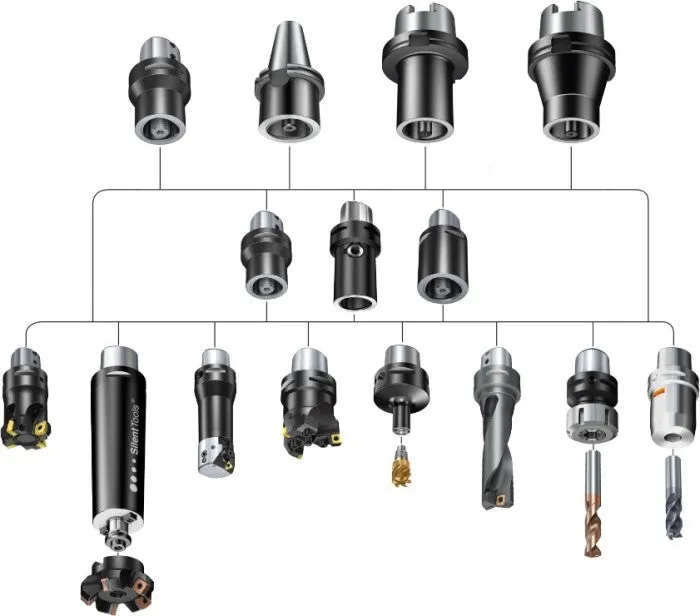

สามารถปรับความยาวของชุดเครื่องมือประกอบให้มีขนาดที่เหมาะสมได้โดยใช้ตัวต่อเพิ่มความยาวและตัวต่อลดขนาด เพื่อให้เกิดความมั่นคงสูงสุดโดยไม่จำเป็นต้องใช้ตัวต่อพิเศษ สินค้าทั้งหมดเป็นเครื่องมือมาตรฐานที่มีพร้อมจำหน่ายและสามารถส่งมอบได้ในวันถัดไป จึงไม่จำเป็นต้องมีเครื่องมือในสต็อกเป็นจำนวนมาก

ตัวต่อระบบเชื่อมต่อเครื่องจักรมีให้เลือกสองดีไซน์สำหรับระบบเชื่อมต่อของเครื่องจักรทุกรูปแบบ เพื่อให้ชุดเครื่องมือประกอบมีความยาวที่เหมาะสมเมื่อใช้ร่วมกับตัวต่อเพิ่มความยาว/ตัวต่อลดขนาดที่มีขนาดความยาวต่างๆ

• ขนาดสั้น/ยาว: สเต็ปเทเปอร์/BIG-PLUS®
• งานเบา/งานหนัก: HSK

ชุดเครื่องมือประกอบแบบโบลทกลางสามารถใช้งานได้สะดวกไม่ว่าจะที่เครื่องจักรหรือห้องเครื่องมือโดยใช้บล็อกอุปกรณ์จับยึด

ใช้ตัวต่อแบบเปลี่ยนเร็วเพื่อช่วยลดเวลาที่ใช้ในการปรับตั้งและเปลี่ยนเครื่องมือลงได้มาก

ระบบเครื่องมือแบบถอดเปลี่ยนชิ้นส่วนได้สำหรับการกลึง

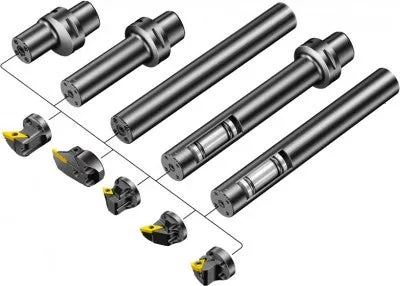

ระบบเครื่องมือแบบถอดเปลี่ยนชิ้นส่วนได้สำหรับการกลึง เช่น CoroTurn® SL มีจุดเด่นสำคัญสองประการ ได้แก่ สามารถประกอบเครื่องมือได้หลากหลายแบบและช่วยลดต้นทุนได้

การประกอบเครื่องมือในหลากหลายรูปแบบ: สามารถประกอบเครื่องมือได้หลากหลายโดยใช้ตัวต่อและหัวตัดค่อนข้างน้อย ทำให้ไม่จำเป็นต้องใช้เครื่องมือออกแบบพิเศษ จึงมั่นใจได้ว่าสามารถใช้เครื่องมือมาตรฐานได้แม้จะเป็นการใช้งานที่มีรูปแบบพิเศษ

การลดต้นทุน: ตัวจับยึดเครื่องมือแบบเปลี่ยนเร็วมีราคาแพงกว่าเครื่องมือแบบด้ามหรือด้ามกลึงคว้าน การใช้ระบบเครื่องมือแบบถอดเปลี่ยนชิ้นส่วนได้กับงานกลึงที่มีความเสี่ยงสูงช่วยให้ต้นทุนด้านเครื่องมือเท่ากับต้นทุนเครื่องมือแบบด้ามในระยะยาว

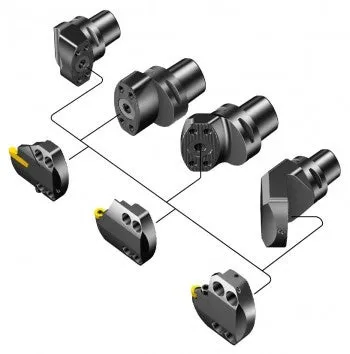

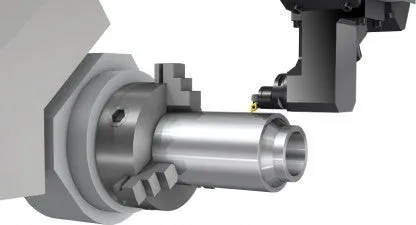

ระบบเครื่องมือแบบถอดเปลี่ยนชิ้นส่วนได้พร้อมรับความท้าทายทั้งกับการกลึงในและการกลึงนอก การกลึงตัด การกลึงรอง และการกลึงเกลียว

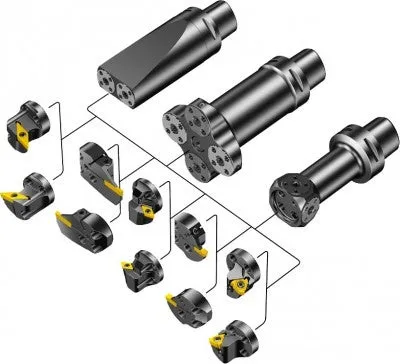

ระบบเครื่องมือแบบถอดเปลี่ยนชิ้นส่วนได้ช่วยให้สามารถประกอบเครื่องมือได้หลากหลายรูปแบบโดยใช้ตัวต่อและหัวตัดค่อนข้างน้อย

นอกจากนี้ ระบบเครื่องมือแบบถอดเปลี่ยนชิ้นส่วนได้ยังมีตัวเลือกสำหรับการกลึงกัดหลายแกน ซึ่งเป็นประโยชน์อย่างมากในกรณีที่จำเป็นต้องลดเวลาในการเปลี่ยนเครื่องมือ และกำหนดจำนวนหลุมแมกกาซีนที่เหมาะสมโดยใช้หัวกัดหลายหัวบนตัวต่อตัวเดียว

ระบบเครื่องมือแบบถอดเปลี่ยนชิ้นส่วนได้มีความโดดเด่นในสถานการณ์ต่อไปนี้:

• การกลึงขึ้นรูปและการกลึงรองบนชิ้นงานที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ มีการใช้ระยะหลบกับหัวกัดและการตัดเฉือนด้านใน ด้วยเหตุนี้จึงสามารถนำหัวกัดแต่ละตัวไปใช้กับเครื่องจักรได้ทุกรูปแบบ CoroTurn SL ระบบจับยึดทรง SL70 เป็นระบบเครื่องมือที่มีความแข็งแกร่งเมื่อต้องทำงานกับชิ้นงานที่มีสภาพแข็งทื่อและเข้าถึงพื้นที่ตัดเฉือนได้ยาก
• การกลึงนอกที่ไม่สามารถใช้หัวตัด Coromant Capto® ได้ เช่น ในกรณีที่จำเป็นต้องใช้ระยะหลบบน RAM มากเป็นพิเศษสำหรับเครื่องกลึงแนวตั้ง และในกรณีที่ใช้ชุดจับยึดภายใน

ระบบเครื่องมือแบบถอดเปลี่ยนชิ้นส่วนได้สำหรับเครื่องจักรขนาดเล็ก/ขนาดกลาง

ชุดเครื่องมือกัดและชุดดามคว้านต้องมีความยืดหยุ่นเพื่อให้ได้ความยาวพิกัดที่เหมาะกับลักษณะของชิ้นงานที่จะตัดเฉือนและก่อให้เกิดการสั่นสะท้านน้อยที่สุด ความยาวพิกัดที่เหมาะสม ความยาวทำงาน และระยะหลบ/ระยะยืน นับเป็นส่วนประกอบหลักที่ต้องพิจารณา

ความยาวพิกัดเหมาะสม

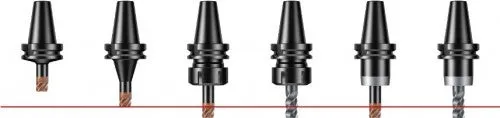

เมื่อต้องตัดเฉือนชิ้นงานที่มีเส้นผ่านศูนย์กลางหน้าสัมผัสของสปินเดลเกินกว่า 3 × จะเกิดปัญหาการสั่นสะท้าน โดยแรงตัดที่สูงขึ้นจะทำให้ประสิทธิภาพการตัดเฉือนโลหะมีข้อจำกัด ระบบเชื่อมต่อสปินเดลที่มีหน้าสัมผัสของหน้าแปลน (BIG-PLUS® และ HSK) จะช่วยเพิ่มความเสถียรและประสิทธิภาพในการผลิต โดยความยาวพิกัดเป็นปัจจัยหนึ่งที่ทำให้เกิดข้อจำกัดในการทำงานบนระบบเชื่อมต่อขนาดเล็กหรือแม้แต่ขนาดกลางสำหรับดอกเอ็นมิล

ความยาวทำงาน

ความยาวทำงานจากหัวจับส่งผลกระทบต่อความมั่นคงและโอกาสที่จะเกิดการสั่นสะท้าน 4×D จึงเป็นขีดจำกัดสมบูรณ์สำหรับเครื่องมือที่มีดามเป็นเหล็กกล้า และต้องใช้คาร์ไบด์แท่งหรือดามโลหะหนักที่มีขนาดสูงกว่า 4×D ในการทำงานเพื่อไม่ให้เกิดการสั่นสะท้าน

ระยะหลบ/ระยะยืน

ความน่าสนใจอยู่ในประเด็นที่ว่า ชุดเครื่องมือที่มีขนาดยาวขึ้นสามารถใช้เข้าถึงพื้นที่ตัดเฉือนได้แม้ในเครื่องจักรขนาดเล็ก/ขนาดกลาง ในกรณีดังกล่าวต้องคำนึงถึงระยะหลบสำหรับชุดประกอบทั้งหมดเป็นสำคัญ ใช้หัวกัดขนาดใหญ่พิเศษกับตัวต่อตรง (a) หรือดามเครื่องมือขนาดเล็กที่มีหัวกัดขนาดปกติ (b) ดูรายละเอียดเพิ่มเติมได้ที่ระยะยืนยาว – ข้อควรพิจารณา

a

b

เรียนรู้เกี่ยวกับ Coromant EH ระบบเครื่องมือแบบถอดเปลี่ยนชิ้นส่วนได้สำหรับเส้นผ่านศูนย์กลางขนาดเล็กที่มีหัวกัดและตัวต่อให้เลือกใช้งานอย่างหลากหลาย
