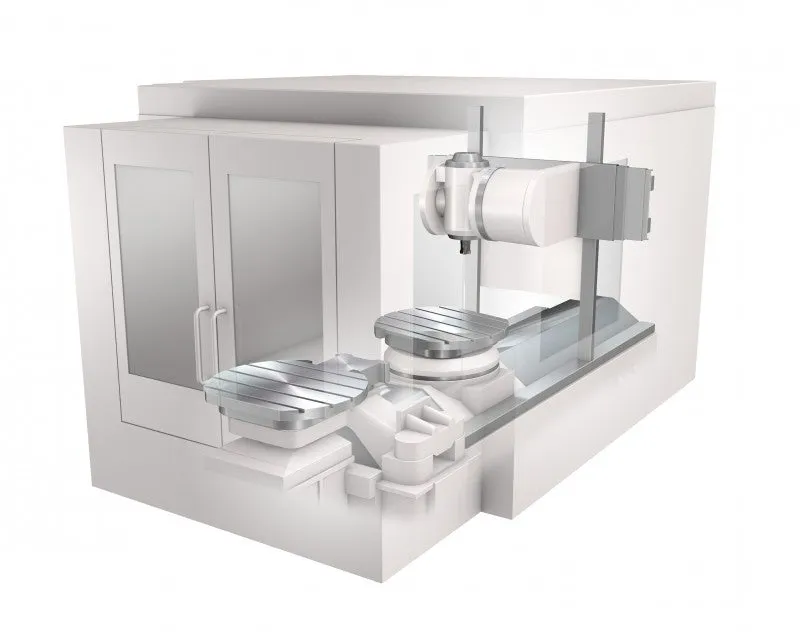

เครื่องกลึงกัดหลายแกนแนวตั้ง

จุดเด่นหลักของเครื่องกลึงกัดหลายแกนได้แก่ความสามารถในการรวมกระบวนการตัดและการปรับตั้งหลายชนิดไว้ในเครื่องจักรเครื่องเดียว ซึ่งช่วยลดเวลาในการปรับตั้งชิ้นงานและระยะเวลาเตรียมการผลิตลง ในเครื่องกลึงกัดหลายแกนแนวตั้ง ชิ้นงานจะหมุนรอบแกนแนวตั้ง

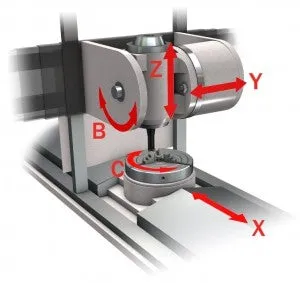

การปรับตั้งเครื่องกลึงกัดหลายแกนแนวตั้ง

เครื่องกลึง/กัดแนวตั้งเป็นเครื่องจักรที่มีการหมุนชิ้นงานรอบแกนแนวตั้ง โดยปกติชิ้นงานจะมีเส้นผ่านศูนย์กลางขนาดที่ใหญ่กว่าเครื่องกลึงกัดหลายแกนแนวนอน และยังไม่จำเป็นต้องใช้การรองรับจากแท่นประคอง ชุดยันศูนย์ท้าย หรือสปินเดลที่สองอีกด้วย

เครื่องจักรประเภทนี้พัฒนามาจากเครื่องแมชชินนิ่งเซ็นเตอร์แบบ 5 แกน โดยมีการเพิ่มความสามารถในการกลึงและมีรอบในแนวแกน C (แท่นกลึง) สูง และใช้สปินเดลสำหรับการทำงานอยู่กับที่ การผสานรวมการทำงานทั้งหมดไว้ในเครื่องเดียวไม่เพียงแต่ช่วยลดขั้นตอนในการปรับตั้งชิ้นงานเท่านั้น แต่ยังช่วยให้สามารถทำการตัดเฉือนแบบ 5 แกนได้อีกด้วย

เพื่อผสานการทำงานที่ซับซ้อนและมีความหลากหลายให้ประสบผลสำเร็จ ต้องคำนึงถึงปัจจัยสำคัญบางประการ

สปินเดล

การผสมผสานเครื่องมือชนิดหมุนและอยู่กับที่จำเป็นต้องใช้สปินเดลที่มีประสิทธิภาพสูงที่รวมเครื่องแมชชินนิ่งเซ็นเตอร์และเครื่องกลึงเข้าไว้ด้วยกัน เนื่องจากมีความต้านทานการโก่งตัวสูงรวมถึงการส่งถ่ายแรงบิดและตำแหน่งศูนย์กลางของเครื่องมือที่แม่นยำ Coromant Capto® จึงเป็นระบบเชื่อมต่อที่เหมาะสมที่สุดสำหรับเครื่องจักรชนิดนี้

กระบวนการขึ้นต้นจำเป็นต้องใช้เครื่องมือที่มีความยาว ด้วยเหตุนั้น C8 (เส้นผ่านศูนย์กลางหน้าแปลน 80 มม. (3.150 นิ้ว)) หรือ C10 (เส้นผ่านศูนย์กลางหน้าแปลน 100 มม. (3.937 นิ้ว)) จึงเป็นตัวเลือกที่ดีที่สุดในเครื่องจักรขนาดใหญ่

นอกจากจะให้ความมั่นคงที่ดีที่สุดแล้ว Coromant Capto® ยังไม่จำเป็นต้องใช้ตัวต่อระบบเชื่อมต่อเครื่องจักร ทำให้มีความยาวพิกัดและต้นทุนเครื่องมือต่ำที่สุด

อ่านข้อมูลเพิ่มเติมเกี่ยวกับวิธีการเลือกสปินเดล

แมกกาซีน

เครื่องกลึงกัดหลายแกนสามารถนำไปใช้แทนเครื่องกลึงแบบปกติและเครื่องแมชชินนิ่งเซ็นเตอร์เพื่อการผลิตชิ้นส่วนที่หลากหลายได้ พื้นที่สำหรับเครื่องมือภายในแมกกาซีนจะต้องมีมากพอเพื่อให้การทำงานและชิ้นงานทั้งหมดสามารถรองรับระบบเปลี่ยนเร็วจากงานหนึ่งสู่อีกงานหนึ่งโดยไม่จำเป็นต้องเปลี่ยนเครื่องมือ

พาเลท

การใช้พาเลทช่วยให้สามารถปรับตั้งชิ้นงานในอุปกรณ์จับยึดได้ในขณะที่เครื่องจักรกำลังทำการผลิต จึงสามารถใช้งานเครื่องจักรได้อย่างมีประสิทธิภาพเป็นพิเศษเมื่อเทียบกับการปรับตั้งในเครื่องจักรโดยตรง

หัวของตัวต่อที่ทำมุมถูกต้อง

เพื่อให้สามารถทำการตัดเฉือนภายในได้ ปลายสปินเดลต้องรองรับการทำงานประเภทนี้ และต้องมีพื้นที่เพียงพอเพื่อให้สปินเดลหลักขับหัวตัดเสริมได้ หัวชนิดนี้สามารถสับเปลี่ยนและจัดเก็บไว้ในแมกกาซีนได้

การกลึงด้วยการเคลื่อนที่แบบวงกลม

เครื่องจักรชนิดนี้สามารถทำการผลิตแบบสมมาตรบนชิ้นงานที่ไม่สมมาตรได้ และลดความจำเป็นในการใช้เครื่องมือพิเศษและหัวฟีดออก

อ่านข้อมูลเพิ่มเติมเกี่ยวกับการกลึงด้วยการเคลื่อนที่แบบวงกลม

ระบบเครื่องมือหลายตำแหน่ง

ระบบเครื่องมือหลายตำแหน่งซึ่งใช้ตัวจับยึดแบบหมุนได้พร้อมคมตัดที่หลากหลายมีประโยชน์ถึงสองประการ ได้แก่ การช่วยลดเวลาเปลี่ยนเครื่องมือและการประหยัดเนื้อที่ในแมกกาซีน การควบคุมจำเป็นต้องสามารถกำหนดทิศทางของสปินเดล การวัดค่าและออฟเซตในหลายตำแหน่งได้

ปั๊มแรงดันสูง

เครื่องจักรส่วนใหญ่จะมีระบบน้ำหล่อเย็นแรงดันสูงซึ่งมีสมรรถนะอยู่ที่ประมาณ 70 บาร์ (1015 psi)อ่านข้อมูลเพิ่มเติมเกี่ยวกับระบบจ่ายน้ำหล่อเย็น

เครื่องมืออเนกประสงค์

จุดเด่นที่สำคัญที่สุดของเครื่องกลึงกัดหลายแกนคือความสามารถในการผสานรวมการทำงานทั้งหมดสำหรับผลิตชิ้นงานเอาไว้ในเครื่องจักรเครื่องเดียว แต่ก็มีจุดด้อยจากการที่ต้องใช้เวลาในการเปลี่ยนเครื่องมือเพิ่มขึ้นเมื่อเทียบกับเครื่องกลึงปกติ รวมถึงความสามารถในการเข้าถึงพื้นที่ตัดเฉือนเนื่องจากแกน B และขนาดแมกกาซีนที่ลดลง

เครื่องมืออเนกประสงค์ได้รับการพัฒนาขึ้นสำหรับเครื่องกลึงกัดหลายแกนเพื่อตอบรับกับปัญหาดังกล่าวและเพื่อรับประกันความสามารถในการทำงานของเครื่องจักรในระดับสูงสุด
