เครื่องกลึงแนวตั้ง

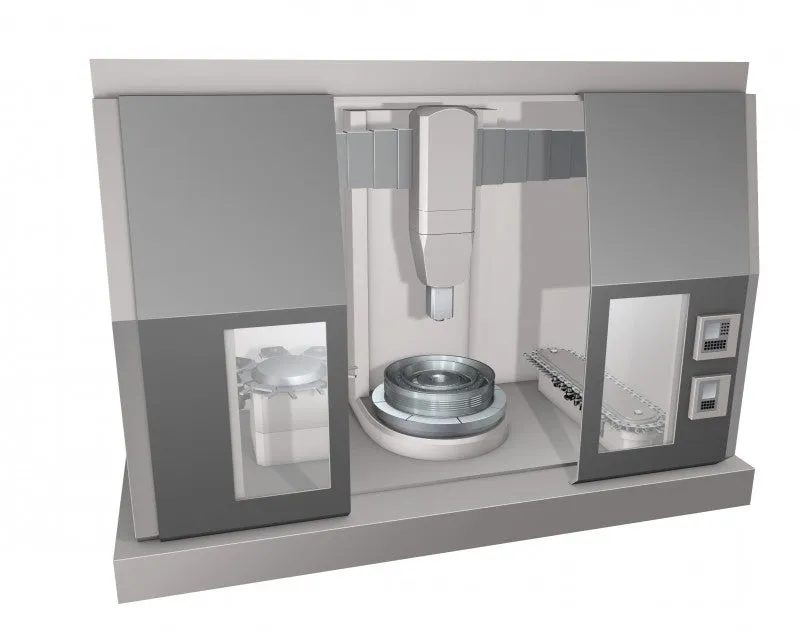

เครื่องกลึงแนวตั้ง (Vertical Lathe: VTL) เป็นเครื่องจักรแบบดั้งเดิมประเภทหนึ่ง ซึ่งเหมาะสำหรับการตัดเฉือนงานหนักเพื่อให้ได้ชิ้นงานขนาดปานกลางจนถึงขนาดใหญ่ และด้วยเทคโนโลยีต่างๆ ทำให้เครื่องกลึงแนวตั้งสามารถใช้งานได้หลากหลายยิ่งขึ้นในปัจจุบัน

การปรับตั้งเครื่องกลึงแนวตั้ง

เครื่องกลึงแนวตั้งสามารถตัดเฉือนชิ้นงานที่มีขนาดเส้นผ่านศูนย์กลางได้ตั้งแต่ 1 เมตรจนถึงมากกว่า 20 เมตร (39.37–787.40 นิ้ว) โดยหลักการสำคัญอยู่ที่ดีไซน์แบบเกินทรพร้อมด้วยแท่นเครื่องจักร

ทั้งนี้ เครื่องกลึงแนวตั้งมีประสิทธิภาพสูงเป็นพิเศษในการตัดเฉือนโลหะ แต่อาจมีข้อด้อยด้านการใช้ประโยชน์จากเครื่องจักรเนื่องจากต้องใช้เวลาในการเปลี่ยนเครื่องมือ รวมถึงการติดตั้ง จับยึด และนำชิ้นงานออก

ในช่วงทศวรรษที่ผ่านมา เครื่องจักรขนาดใหญ่สำหรับการตัดเฉือนชิ้นงานแบบรวมศูนย์ได้กลายเป็นที่ต้องการขึ้นมาอีกครั้งจากความต้องการด้านพลังงานและการคมนาคมที่เพิ่มสูงขึ้น ไม่ว่าจะเป็นเทอร์ไบน์ก๊าซ ไอน้ำ และลม รวมถึงเครื่องยนต์อากาศยาน ทั้งหมดนี้ต่างจำเป็นต้องมีการกลึงชิ้นงานขนาดใหญ่ การผลิตล้อรางก็เป็นอีกหนึ่งอุตสาหกรรมที่มีความต้องการเพิ่มขึ้นอย่างมากเพื่อวัตถุประสงค์ด้านการขนส่ง รวมถึงเส้นทางรถไฟในตัวเมืองชั้นในและรถไฟโดยสารความเร็วสูง

การพัฒนาเครื่องกลึงแนวตั้ง

การพัฒนาเครื่องจักรแบบมัลติฟังก์ชันรุ่นใหม่นั้นมีเทคโนโลยีหลายชนิดเป็นแรงขับเคลื่อน

อุปกรณ์วัดภายนอกเครื่องจักรเพื่อการลดเวลาในการปรับตั้ง เวลาเปลี่ยนเครื่องมือ และเวลาที่ใช้ในการวัด

• ระบบเปลี่ยนเร็ว: เครื่องจักรที่มีบล็อกกลางสามารถติดตั้งชุดเครื่องมือระบบเปลี่ยนเร็วแบบแมนนวลได้ โดยสามารถเปลี่ยนตัวจับยึดเครื่องมือได้ภายในไม่ถึงหนึ่งนาทีด้วยความแม่นยำสูง ทั้งยังมาพร้อมระบบจ่ายน้ำหล่อเย็นภายในโดยตรง จึงช่วยลดเวลาปรับตั้งเครื่องมือและเวลาที่ใช้ในการวัดลงได้เมื่อเทียบกับเครื่องมือแบบด้าม
• ระบบเปลี่ยนเครื่องมืออัตโนมัติ: ตั้งแต่ชุดจับยึดแผ่นเบลดที่มีตัวจับยึดเครื่องมือแบบด้ามจนถึงชุดจับยึดแบบกลไกพลังน้ำ ระบบเปลี่ยนเครื่องมืออัตโนมัติช่วยลดเวลาสูญเปล่าและช่วยให้สามารถดำเนินการผลิตแบบใช้เครื่องจักรควบคุมได้

RAM แบบค

เพิ่มประสิทธิภาพในการตัดเฉือนโลหะด้วยความสามารถในการทำงานกลึงสองแบบได้พร้อมกัน

สปินเดลหมุน

การใช้ชุดหัวจับแบบต่างๆ ที่จับยึดด้วยระบบจับยึดแบบสมมหรือระบบจับยึดแบบเฟืองโค้ง ทำให้สปินเดลหลักบนศูนย์กลางด้านหน้าของแท่นเครื่องจักรสามารถขับเคลื่อนหัว 90 ได้ อีกทั้งยังทำให้สามารถใช้เครื่องแมชชินนิ่งเซ็นเตอร์แบบ 4 แกน พร้อมทั้งป้องกันไม่ให้มีการเคลื่อนที่ของชิ้นงานขนาดใหญ่จากเครื่องกลึงไปยังเครื่องแมชชินนิ่งเซ็นเตอร์ ซึ่งเป็นสิ่งที่ทั้งเสียเวลาและใช้แรงงานเป็นจำนวนมาก

แม็กกาซีนเครื่องมือ

ตอบโจทย์ด้านพื้นที่สำหรับจำนวนเครื่องมือที่เพิ่มขึ้นอันเนื่องมาจากจำนวนงานที่เพิ่มขึ้นและชิ้นงานที่มีความซับซ้อนยิ่งขึ้นด้วยแม็กกาซีนแบบโซ่ที่ใกล้เคียงกับเครื่องแมชชินนิ่งเซ็นเตอร์ขนาดใหญ่หรือเครื่องกลึงกัดหลายแกนมากกว่าระบบจัดเก็บแบบดิสก์ในแบบดั้งเดิม

น้ำหล่อเย็นแรงดันสูง

การเดินท่อน้ำหล่อเย็นด้วยแท่นเครื่องจักรช่วยขจัดปัญหาเรื่องชิ้นส่วนเคลื่อนที่ขณะปฏิบัติงานได้ (เช่น สปินเดลหมุนและป้อมมีด) สำหรับการใช้งานแบบหนักหน่วง จะใช้แรงดันได้สูงสุด 500 บาร์ (7252 psi) ในการผลิตด้วยเครื่องกลึงแนวตั้ง อย่างไรก็ตาม โดยปกติแล้วจะใช้แรงดัน 70 บาร์ (1015 psi)

อ่านข้อมูลเพิ่มเติมเกี่ยวกับระบบจ่ายน้ำหล่อเย็น

เปลี่ยนเครื่องมืออัตโนมัติด้วยระบบจับยึด Coromant Capto®

สิ่งสำคัญที่ทำให้เครื่องกลึงแนวตั้งสมัยใหม่มีความเอนกประสงค์ คือการที่สามารถใช้งานได้ร่วมกับระบบจับยึดเครื่องมือได้หลายแบบที่ปลายแท่นเครื่องจักร ซึ่งจะมีการเปลี่ยนชุดหัวจับโดยอัตโนมัติและจัดเก็บไว้ในรางอีกชุดหนึ่งแยกต่างหาก ระบบเปลี่ยนเครื่องมืออัตโนมัติช่วยให้สามารถใช้งานเครื่องจักรได้อย่างเต็มประสิทธิภาพ

Coromant Capto® ตัวเลือกยอดนิยมสำหรับงานกลึง พร้อมรองรับสปินเดลหมุนด้วยระบบจับยึดขนาดเท่ากัน เพื่อการจัดเก็บเครื่องมือได้อย่างยืดหยุ่นเต็มที่ สามารถผสมผสานเครื่องมือกลึง เครื่องมือกัด เครื่องมือเจาะ และเครื่องมือคว้านเพื่อใช้กับระบบเปลี่ยนเครื่องมือและแม็กกาซีนแบบเดียวกันได้ตามประเภทของชิ้นงาน

• C5, C6, C8, C10 ใช้สำหรับชุดจับยึดในงานกลึงเพื่อการเปลี่ยนแบบแมนนวลอย่างรวดเร็วหรือชุดจับยึดอัตโนมัติแบบกลไกพลังน้ำ โดยมีทิศทางการจัดเรียงที่ยืดหยุ่นสำหรับการปรับตั้งตามแนวแกนหรือแนวรัศมี และมักใช้สำหรับด้ามกลึงคว้านที่มีขนาดเส้นผ่านศูนย์กลางภายในเล็กเกินกว่าที่แท่นเครื่องจักรจะเข้าถึงได้
• C8 และ C10 จะใช้เมื่อมีสปินเดลหมุน โดยมีระบบเชื่อมต่อแบบเดียวกับที่ใช้ในการกลึงและการหมุน จึงให้ความยืดหยุ่นอย่างเต็มที่สำหรับการผสมผสานเครื่องมือที่จะใช้

วิธีเข้าถึงส่วนที่มีเส้นผ่านศูนย์กลางขนาดเล็กกว่าที่แท่นเครื่องจักรจะสามารถเข้าถึงได้

ปลอกออฟเซตออกแบบสำหรับการใช้งานร่วมกับด้ามกลึงคว้าน โดยจะช่วยให้ด้ามกลึงคว้านสามารถเข้าถึงส่วนที่มีเส้นผ่านศูนย์กลางขนาดเล็กกว่าที่แท่นเครื่องจักรจะสามารถเข้าถึงได้

C6 – เส้นผ่านศูนย์กลางต่ำสุด: 103 มม. (4.055 นิ้ว)

C8 – เส้นผ่านศูนย์กลางต่ำสุด: 133 มม. (5.236 นิ้ว)

C5 – เส้นผ่านศูนย์กลางต่ำสุด: 76 มม. (2.992 นิ้ว)

การใช้ตัวต่อลดออฟเซตด้านขวาหรือนด้านซ้ายจะช่วยให้สามารถใช้หัวตัดที่มีระยะหลบแท่นเครื่องจักรเท่ากันได้หลากหลายยิ่งขึ้น

หัวตัดสำหรับการกลึงขึ้นรูปด้วยระบบจับยึดตามแนวแกนพร้อมใช้งาน
