B687
B687 – Acabamento estável e produtivo no mandrilamento de cilindro
Descrição do conceito
A barra de mandrilar cilindro B687 foi projetada para acabamento estável e produtivo. A fresa está disponível em diferentes desenhos, dependendo da operação. Utilize o projeto de três cápsulas para um desempenho confiável em aplicações sob refrigeração.
Características e benefícios
- Unidade de compensação de dimensão:Possibilidade de configurar a ferramenta sem qualquer dispositivo especialFácil de lidar em comparação com outras soluções em que você precisa parar o fuso, remover a ferramenta da máquina, esfriar, ajustar e iniciar um novo furoDimensões pré-definidasConfigurada diretamente no diâmetro final na posição de trabalho - nenhuma atuação necessária
- Unidade de controle de velocidade patenteadaNão é necessário parar o fuso durante a redução do avançoReduz o tempo de corteGarante que não foram deixadas marcas quando a ferramenta sair do furoNenhuma necessidade de máquinas especiaisNão é necessário desligar a refrigeração durante a usinagem
- Repetibilidade dentro de 0,002 mm (0,00079 pol.) no diâmetro
- Refrigeração integrada
Aplicação

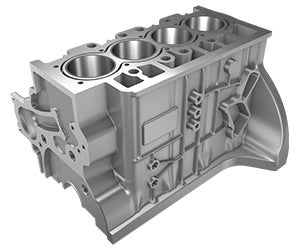

- Otimizada para blocos de motor em ferro fundido ou alumínio projetados com camisas ou luvas em ferro fundido
- Segmento industrial: Indústria automotiva
- Máquinas: Máquinas de unidade central e linhas de transferência
Recomendações de dados de corte
vc m/min (pé/min) 350 a 800 (1,148 a 2,624)
ap mm (pol.) 0,1 a 0,25 (0,0039 a 0,0098)
fz mm/z (pol./z) 0,1 a 0,15 (0,0039 a 0,0059)
Informações técnicas
Formato da pastilha: HCGW 100308 (CBN) Face total
Preparação da linha da aresta: S01320 + 20 µm ER
Classes
- U6F3 com alto teor de CBN
- CB20 com menor teor de CBN que U6F3
Como usar
- Ajuste na loja de ferramentas
- Utilize pressão de refrigeração entre 10 e 15 bars
- Não é necessário desligar a refrigeração
