Opspænding af drejeværktøj

En god kvalitet ved drejning afhænger primært af værktøjssystemet, og hvordan det bruges sammen med skærmaterialet.

Udhæng

Ved drejning, brug en værktøjsholder med så kort udhæng som muligt til optimal opspænding for at undgå vibration. Vi anbefaler at anvende en subspindel eller en pinoldok som støtte, hvis det er muligt.

Når der bearbejdes med lange udhæng, er det af stor betydning at montere borestangen korrekt for at sikre tilstrækkelig fastspændingskontakt. Anbefalet min. fastspændingslængde er 4 × stangdiameter (D). Det vil give en stabil opspænding.

Cylindriske opborestænger og adaptere kan fastspændes i opslidsede bøsninger. Store opborestænger og adaptere kan fastspændes vha. to delte lejedæksler.

Værktøj sammensat med opskåret bøsning

Værktøj fastgjort i to delte lejedæksler

Maks. værktøjsudhæng

Udborestænger af stål	4 x BD	3 x BD	3 x BD
Udborestænger af hårdmetal	6 x BD	5 x BD	5 x BD
Vibrationsdæmpede udborestænger af stål	7 x BD 10 x BD	5 x BD*	5 x BD*
Hårdmetalforstærkede, vibrationsdæmpede udborestænger	14 x BD	7 x BD	7 x BD
*570-4C-stænger

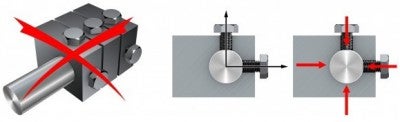

Når udborestangen skal nå den bedste ydelse, er kontakt, design og måltolerance mellem værktøj og værktøjsholder vigtige faktorer. Den bedste stabilitet opnås med en holder, der omslutter stangen helt. En stangholder af V-typen og en cylindrisk holder med skruer anbefales ikke.

Holder, der omslutter stangen helt

En stangholder af V-typen

Cylindrisk holder med skruer

Værktøjsholdersystemer

Coromant Capto® er et modulært, quick change-værktøjskoncept, der, når det integreres direkte i spindlen, øger stabiliteten og alsidigheden i f.eks. multitask-maskiner, bearbejdningscentre med drejefunktion og revolverdrejebænke.

Silent Tools™-adapterne er designet til at minimere vibrationer med en dæmper inde i værktøjet. De fleste Silent Tools™-kunder bruger værktøjerne til lange udhæng. Men selv med kortere udhæng (3 x D) kan der opnås store produktivitetsstigninger og forbedringer af overfladekvaliteten.

EasyFix-bøsninger er en løsning til cylindriske adaptere, der reducerer opspændingstiden. En fjederbelastet kugle, som er monteret i bøsningen, klikker ind i en rille i stangen og sikrer korrekt centerhøjde. EasyFix-bøsninger er designet til højt kølevæsketryk.

QS-holdersystemet er en quick change-værktøjsholder, der maksimerer den effektive produktionstid i langdrejemaskiner. Brug QS™ med højtrykskølevæske til problemfri produktion og forbedret emnekvalitet. Fås i de fleste holdere beregnet til drejning.
