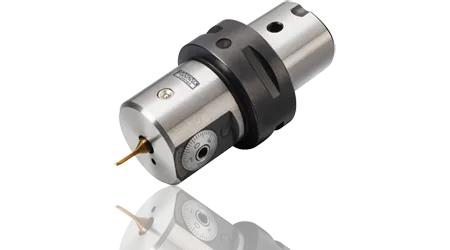

Wytaczanie otworów o małych średnicach - nawet na długich wysięgach - nigdy nie było łatwiejsze, niż obecnie. Sandvik Coromant wprowadza do asortymentu nowe rozwiązania do wytaczania wykończeniowego. Wytaczaki CoroTurn XS i system wymiennych części roboczych (EH) umożliwiają wytaczanie otworów o średnicy minimalnej 1 mm (0.039 cala) przy bardzo małych zapasach magazynowych.
Zalety
- Lepsza dostępność, którą zapewniają modułowe złącza Coromant Capto i EH o małych średnicach
- Wytaczaki węglikowe zmniejszają podatność na drgania i poprawiają stabilność przy obróbce na długich wysięgach
- Wytaczaki na płytki wymienne z możliwością ustawienia średnicy wytaczania zapewniają szeroki wybór narzędzi przy mniejszych kosztach inwestycji i zasobów magazynowych
Cechy
- Wykończeniowe narzędzie wytaczarskie z precyzyjną regulacją średnicy z dokładnością do 2 mikrometrów (za pomocą noniusza), umożliwiające uzyskanie dobrych klas dokładności (IT6)
- Bogaty wybór oprawek narzędziowych: Coromant Capto® lub system EH do wytaczania otworów o różnych średnicach
- Standardowe płytki CoroTurn® XS do otworów o średnicy minimalnej 1 mm (0.039 cala)
- Wytaczaki węglikowe na standardowe płytki wymienne CoroTurn® 107 do otworów o średnicy minimalnej 6 mm (0.236 cala)
- Zakres regulacji adapterów CoroBore® 824 XS ze złączem Coromant Capto i Coromant EH
- C3, chwyt 04, 06, 08 = 1 mm promieniowo
- C4, chwyt 10 = 1.5 mm promieniowo
Inne wykończeniowe rozwiązanie wytaczarskie
ze złączami Coromant EH i Coromant Capto: CoroBore 825
Zastosowania
- Wytaczanie wykończeniowe otworów o małych średnicach w różnych materiałach
- Stabilny przebieg wytaczania na długich wysięgach (do 6-krotności średnicy)
- Lepsza dostępność dzięki głowicom wytaczarskim o małych średnicach - możliwość wykonywania otworów w przedmiotach o złożonym kształcie
- Trzonki węglikowe umożliwiają wytaczanie otworów na głębokości do 6-krotności swojej średnicy
Obszar zastosowań wg ISO
| Średnica, cale |
 |
| mm |
 |  CoroBore 824EH - SC, Ø1 – 8.2 mm (0.04-0.32 cala) |
 | CoroBore 824CC - SC, Ø1 – 8.2 mm (0.04-0.32 cala) |
 | CoroBore 824CC – wytaczak na płytki wymienne, Ø6 - 20 mm (0.236 - 0.787 cala) |
 | CoroBore 824EH – wytaczak na płytki wymienne, Ø6 - 20 mm (0.236 - 0.787 cala) |
Zalecenia
Zalecenia dotyczące korzystania z głowic wytaczarskich EH
- Trzonki stożkowe pozwalają uzyskać najlepszą jakość otworu przy obróbce na długich wysięgach, niezależnie od użytego uchwytu
- W przypadku trzonków cylindrycznych najlepszą prostoliniowość otworu uzyskuje się zwykle przy obróbce na krótkich wysięgach
- Węglikowe trzonki stożkowe są zalecane przy obróbce na wysięgach o długości do 6-krotności średnicy
- Trzonki z ciężkiego metalu zapewniają najlepszą stabilność i niewielkie ryzyko drgań przy obróbce na krótkich wysięgach
- Dla zapewnienia najlepszej stabilności i bezpieczeństwa obróbki, stosować oprawkę CoroChuck™ 930
| Złącze EH | |||
| Wielkość | Szerokość klucza | Moment obrotowy | |
Nm |
ft-lbs | ||
| EH16 | 12 | 30 | 22 |
| EH20 | 16 | 50 | 39 |
| EH25 | 20 | 65 | 48 |
Asortyment produktów
Adaptery CoroBore 824 XS do płytek CXS – ze złączem Coromant Capto lub EH | |||||
| Średnica, mm (cale) | Złącze obrabiarki | ||||
| DC min. | DC maks. | Wielkość chwytu | Płytka | Coromant Capto | EH |
| 1 (0.039) | 6.2 (0.244) | 04 | CXS | C3 | 25 |
| 6.2 (0.244) | 8.2 (0.323) | 06 | CXS | C3 | 25 |
| Średnica, mm (cale) | Złącze obrabiarki | ||||
| DC min. | DC maks. | Wielkość chwytu | Płytka | Coromant Capto | EH |
| 6 (0.236) | 10 (0.394) | 06 | TC05 (TC1(1)) | C3 | 25 |
| 10 (0.394) | 14 (0.551) | 08 | TC06 (TC1.2(1.2)) | C4 | 25 |
| 14 (0.551) | 20 (0.787) | 10 | TC09 (TC1.8(1.5)) | C4 | 25 |
