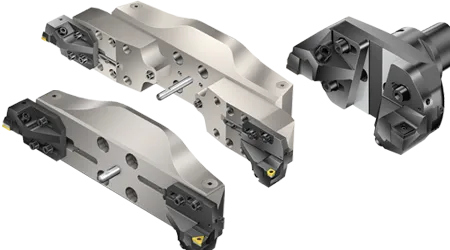

CoroBore 820 XL

CoroBore^® XL to system do zgrubnego wytaczania otworów o dużych średnicach. System adapterów nasadzanych i uchwytów umożliwia produktywne wytaczanie zgrubne. System ten pozwala uzyskać dużą sztywność i niezawodność przy wytaczaniu dużych otworów, zapewniając dobrą jakość otworu i odpowiednią średnicę.

Zalety

• Niezawodny system ze sztywnym połączeniem głowicy i wkładki - stabilny przebieg wytaczania bez drgań
• Dedykowane wkładki zapewniające najwyższą stabilność
• Uchwyty przeznaczone do wytaczania otworów o dużych średnicach
• Dostępne również w wersji lekkiej: Lekkie narzędzia wytaczarskie z rodziny CoroBore pozwalają zmniejszyć ciężar i moment siły przy wymianie narzędzia, ułatwiając obsługę i zwiększając zakres średnic obrabianych otworów
• Narzędzie 820D jest dostępne z modułem tłumiącym (Silent Tools) do produktywnego wytaczania na długich wysięgach

Cechy

• Czteroostrzowe standardowe płytki CoroBore^® 111 w optymalnie dobranych gatunkach do wytaczania zgrubnego
• Duży asortyment standardowych dodatnich płytek CoroTurn 107 i ujemnych T-Max P
• Wkładki z regulacją osiową i promieniową sprzyjają obniżeniu kosztów zapasów magazynowych
• Wykonane z wytrzymałego aluminium - mniejszy ciężar zespołu
• Twarde pokrycie chroniące powierzchnię Sztywne połączenia wszystkich elementów zespołu zapewniają optymalną stabilność i niezawodność
• Chłodzenie przez narzędzie

Zastosowania

• Dedykowane geometrie i gatunki do wszystkich materiałów
• Duże przedmioty, np. obudowy, przekładnie, ramy, itp.
• Wkładki na płytki okrągłe to produktywne rozwiązanie do obróbki okładzin, np. elementów spawanych z Inconelu 625 dla przemysłu naftowego i gazowniczego


Obszar zastosowań wg ISO

Dowiedz się więcej o narzędziach CoroBore w wersji lekkiej

Dowiedz się więcej o narzędziach Silent Tools do wytaczania.

Zalecenia

• Warto wybrać CoroBore 111, ponieważ jest to optymalne narzędzie do wytaczania zgrubnego KAPR 90° są odpowiednie do pogłębiania otworów. Płytka ta doskonale sprawdza się w obróbce ciężkiej w niestabilnych warunkach. Zalecana głębokość skrawania 15 mm (0.590 cala)KAPR 84° są odpowiednie do złożonych materiałów, takich jak okładzina z Inconelu
• CoroTurn 107 są przeznaczone do ogólnych zastosowań ze względu na duży wybór geometrii i gatunków
• Mocne płytki ujemne (T-Max P) nadają się do zastosowań wymagających udarności i zwiększonego bezpieczeństwa przebiegu obróbki.
• Wytaczanie stopniowe to skuteczna metoda zwiększenia głębokości skrawania bez generowania drgań


Parametry skrawania

Ogólne zalecenia dla wytaczania zgrubnego:

• Dane początkowe: v_c 200 m/min (obowiązuje, gdy v_c na opakowaniu płytek jest większe niż v_c 200 m/min) przy krótkim wysięgu. Sprawdzić zalecenia na opakowaniu płytek dotyczące posuwu i głębokości skrawania
• v_c = 50% danych zalecanych na etykiecie. W przypadku wystąpienia drgań, zmniejszyć prędkość i zwiększyć posuw. Nie stosować równocześnie maksymalnego zalecanego posuwu i a_p.

Parametry skrawania: CoroBore^® 111

Moment obrotowy dokręcania

Śruba mocująca płytki

Asortyment produktów

Płytki do wytaczania zgrubnego CoroBore^® 111 do CoroBore^® XL

^®Kliknij tutaj, aby przejść do asortymentu płytek CoroBore 111

Przegląd elementów zespołu:

Gatunki i geometrie

*GC3210 do żeliwa sferoidalnego, GC3205 do żeliwa szarego
Zalecane parametry skrawania - patrz Katalog główny.

Systemy mocowania

Dla średnic 148-300 mm (5.827-11.811 cala), narzędzie CoroBore XL jest wyposażone w zintegrowane adaptery ze złączem Coromant Capto po stronie obrabiarki. Dla średnic 298-1260 mm (11.732-49.606 cala), oprawki CoroBore XL są wyposażone w wyjątkowe złącze po stronie narzędzia, przeznaczone do wytaczania otworów o dużych średnicach. Duża powierzchnia podparcia zapewnia stabilność i przyjmuje siły osiowe, a duże zabieraki umożliwiają zastosowanie większego momentu.
Podawanie chłodziwa przez narzędzie i przez kołnierz. Możliwość przestawienia zabieraków i adaptera nasadzanego o kąt 90 stopni.
Wytrzymałość na zginanie oraz przeniesienie momentu obrotowego to najważniejsze właściwości oprawki do zastosowań wytaczarskich. Najlepszą stabilność i jakość otworu zapewni uchwyt Coromant Capto lub Coromant EH.
Coromant Capto to jedyny modułowy system narzędziowy dedykowany do wszystkich operacji obróbki skrawaniem, w tym do obróbki otworów. Te same oprawki i adaptery można wykorzystywać do różnych zastosowań i obróbki na różnych obrabiarkach, co pozwala na ujednolicenie systemu narzędziowego całych zasobów magazynowych. Do zapamiętania:

• Stosować jak najkrótszy adapter
• Stosować jak najmocniejszy adapter
• Jeśli konieczne jest użycie redukcji, w miarę możliwości stosować model stożkowy
• Do obróbki na długich wysięgach (>4 x DCON) stosować adaptery z tłumieniem drgań
• Na długich wysięgach należy w miarę możliwości zadbać o sztywne mocowanie na styku z kołnierzem wrzeciona

W ramach systemu Coromant EH dostępny jest bogaty wybór narzędzi: szeroki asortyment części roboczych, adapterów i trzonków.

• Krótsze przestoje dzięki mniejszemu, ujednoliconemu asortymentowi narzędzi w zapasach magazynowych
• Do wytaczania otworów o średnicach 1–36 mm (0.039–1.42 cala) na długich wysięgach, np. na dużych centrach obróbkowych. Typowym zastosowaniem Coromant EH jest obróbka głębokich wgłębień, podczas której system ten zapewnia odpowiedni wysięg bez pogorszenia bezpieczeństwa procesu obróbki
