M5F90 – frez do obróbki zgrubnej i wykończeniowej cienkościennych detali aluminiowych w jednym przejściu
Frez M5F90 wykonujący obróbkę zgrubną i wykończeniową w jednym ustawieniu, umożliwia frezowanie podzespołów bez zadziorów, zarysowań i wykruszeń, zapewniając jednocześnie oszczędność czasu.
Przeznaczony do obróbki cienkościennych przedmiotów aluminiowych, mały korpus frezu (średnica 25–80 mm (0.98-3.15 cala)), z wlutowanymi końcówkami z PCD, nie wymaga żadnych regulacji i umożliwia frezowanie z wysokimi posuwami bez drgań.
Każda płytka posiada zarówno ostrze do obróbki zgrubnej (na obwodzie) i ostrze do obróbki wykończeniowej (od strony czołowej). Obszar do obróbki zgrubnej działa jak tradycyjny frez, a wszystkie ostrza do obróbki zgrubnej są na tej samej średnicy i wysokości. Obszar obróbki wykończeniowej wykonuje obróbkę w ten sam sposób jak w przypadku frezu M5B90 – znajdują się w nim krawędzie skrawające o zmieniającej się stopniowo średnicy i wysokości. To ustawienie gwarantuje brak zadziorów i bardzo niską chropowatość powierzchni.

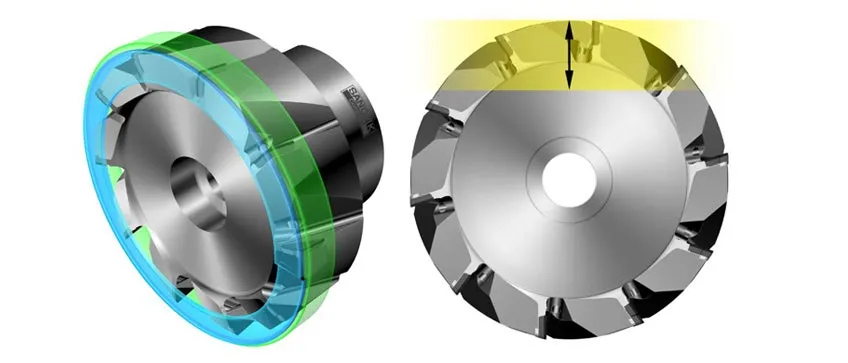

Niebieski = obróbka wykończeniowa
Zielony = obróbka zgrubna
Żółty = liczba ostrzy zazębionych z materiałem przedmiotu
Cechy i korzyści
- Przeznaczony do frezowania cienkich ścianek w częściach aluminiowych, ale można go również stosować do obróbki materiałów wymagających dużego zagłębiania
- Jeden frez do obróbki zgrubnej i wykończeniowej
- Bezpośrednia obróbka wykończeniowa z bardzo niską chropowatością powierzchni
- Obróbka aluminiowych części dla przemysłu motoryzacyjnego bez zarysowań, zadziorów i wykruszeń
- Wszechstronność zastosowań Możliwość obróbki różnych miejsc na tym samym przedmiocie
- Wysokie posuwy
- Brak konieczności ustawiania
- Doskonała trwałość w porównaniu z konwencjonalnymi korpusami frezów
- Przyjazny dla środowiska dzięki niskiemu zużyciu chłodziwa
Zastosowania

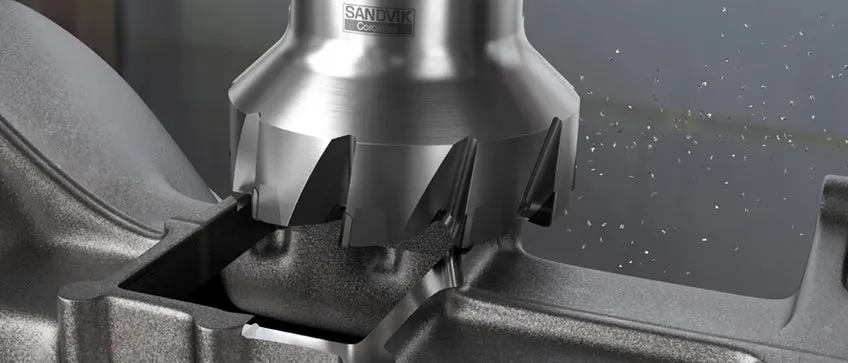

- Przeznaczony i przystosowany do obróbki cienkościennych przedmiotów aluminiowych dla przemysłu motoryzacyjnego. Mały korpus frezu (średnica 25–80 mm (0.98-3.15 cala)), z wlutowanymi końcówkami z PCD, umożliwia frezowanie z wysokimi posuwami bez drgań.
- Maksymalna głębokość skrawania wynosi 4.00 mm (0.157 cala)
- Frez M5F90 jest przeznaczony do obróbki obudów skrzyń biegów, innych obudów, a także wszystkich aluminiowych części dla branży motoryzacyjnej, przy małej lub dużej szerokości frezowania (można stosować do części cienkościennych)
