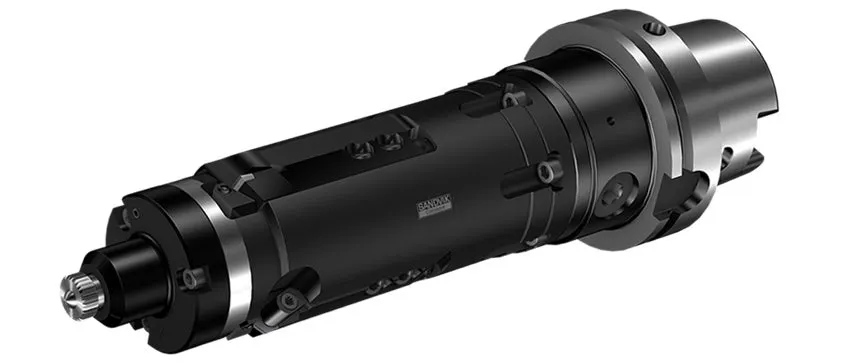

B687 – Stabilne i produktywne wytaczanie wykończeniowe cylindrów
Opis narzędzia
Wytaczak B687 do wytaczania cylindrów został zaprojektowany do produktywnej i stabilnej obróbki wykończeniowej. Konstrukcja narzędzia jest różna w zależności od rodzaju obróbki, do którego ma być stosowany. Wysoce niezawodny przebieg obróbki z chłodziwem podawanym od dołu w przypadku konstrukcji z trzema wkładkami.
Cechy i korzyści
- Moduł korekty wymiarów:Możliwa jest konfiguracja narzędzia bez wykorzystywania żadnych specjalnych urządzeńŁatwa obsługa w porównaniu do innych rozwiązań, w przypadku których przed przystąpieniem do obróbki nowego otworu należy zatrzymać wrzeciono, wyjąć narzędzie, schłodzić je i wyregulowaćWstępnie ustawione wymiaryBezpośrednie ustawienie na docelową średnicę w położeniu roboczym
- Opatentowany moduł sterowania prędkościąNie ma potrzeby zatrzymywania wrzeciona podczas wyjmowania narzędziaSkrócony czas skrawaniaBrak śladów na powierzchni przedmiotu powstających podczas wyjmowania narzędzia z otworuNie ma potrzeby stosowania specjalnych urządzeńNie ma potrzeby przerywania podawania chłodziwa podczas obróbki
- Powtarzalność średnic mieszcząca się w zakresie 0,002 mm (0,00079 cala)
- Zintegrowany system podawania chłodziwa
Zastosowania

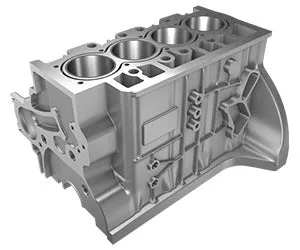

- Przeznaczony do obróbki bloków cylindrów wykonanych z żeliwa lub aluminium z żeliwnymi tulejami
- Sektor przemysłu: Przemysł motoryzacyjny
- Obrabiarki: pojedyncze centra obróbkowe i linie produkcyjne
Zalecane parametry skrawania
vc m/min (stopy/min) 350–800 (1,148–2,624)
ap mm (cale) 0.1–0.25 (0.0039–0.0098)
fz mm/ostrze (cale/ostrze) 0.1–0.15 (0.0039–0.0059)
Informacje techniczne
Kształt płytki: HCGW 100308 (CBN) cała powierzchnia
Ukształtowanie krawędzi: S01320 + 20 µm ER
Gatunki płytek
- U6F3 z wysoką zawartością CBN
- CB20 z niższą zawartością CBN w porównaniu z U6F3
Sposób użytkowania
- Konfiguracja w narzędziowni
- Stosować ciśnienie chłodziwa mieszczące się w zakresie od 10 do 15 bar
- Nie ma potrzeby przerywania podawania chłodziwa
