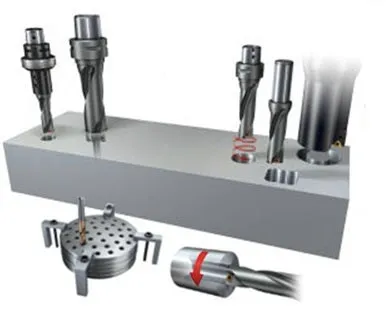

การเจาะแบบปรับระยะในแนวรัศมี

การเจาะแบบปรับระยะในแนวรัศมีสามารถทำได้ด้วยดอกสว่านเม็ดมีดเท่านั้น

การปรับระยะในแนวรัศมีของเส้นผ่านศูนย์กลางของดอกสว่านเม็ดมีดจะช่วยเพิ่มพื้นที่การตัดเฉือน ซึ่งจะทำให้สามารถ:

• ได้รูที่มีพิกัดความเผื่อแม่นยำมากขึ้น โดยการปรับเส้นผ่านศูนย์กลางดอกสว่านให้พอดีกับรูที่ต้องการ ซึ่งทำให้ไม่ต้องคำนึงถึงพิกัดความเผื่อจากการผลิตของดอกสว่านและเม็ดมีด
• เจาะรูที่มีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางดอกสว่านได้ โดยไม่ต้องมีดอกสว่านขนาดอื่นๆ ในคลังเครื่องมือ
• เจาะรูขั้นบันไดและรูลบปากได้ด้วยดอกสว่านมาตรฐาน ทำให้สามารถใช้วิธีการเจาะแบบหมุนชิ้นงานได้

หมายเหตุ: ไม่แนะนำให้ปรับดอกสว่านให้เล็กกว่าเส้นผ่านศูนย์กลางปกติของดอกสว่าน เนื่องจากอาจทำให้ตัวดอกสว่านขัดกับผนังรูได้

การเจาะรูที่มีขนาดใหญ่กว่าดอกสว่าน

การปรับระยะในแนวรัศมีสูงสุดสำหรับการเจาะจะขึ้นอยู่กับระยะเหลื่อมระหว่างเม็ดมีดตัวในและเม็ดมีดตัวนอก การปรับระยะในแนวรัศมีจะส่งผลต่อแรงตัด ดังนั้น ควรเลือกใช้อัตราป้อนงานค่าต่ำจากช่วงอัตราป้อนงานที่แนะนำ

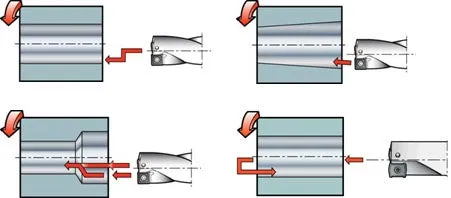

การเจาะแบบปรับระยะในแนวรัศมีโดยการหมุนชิ้นงาน

ระยะเยื้องศูนย์ในแนวรัศมี

• สามารถเจาะรูที่มีขนาดใหญ่กว่าขนาดปกติของดอกสว่านได้
• สามารถใช้เจาะรูเรียวได้
• สามารถทำการลบมุมและส่วนอื่นได้
• สามารถเตรียมรูที่จะทำเกลียวได้ด้วยการเจาะรอบเดียว พร้อมทั้งลบปากรู

การปรับตั้งสำหรับเครื่องกลึง

การปรับตั้งดอกสว่านจะช่วยขจัดปัญหาพิกัดความเผื่อจากการผลิตของตัวดอกสว่าน/ช่องใส่เม็ดมีด รวมถึงเม็ดมีด โดยสามารถคงพิกัดความเผื่อได้ในช่วงระหว่าง ±0.05 มม. (0.002 นิ้ว) (IT10-11) สำหรับการเจาะแบบปรับระยะในแนวรัศมีที่มีสภาพการทำงานมั่นคง

การเจาะแบบปรับระยะในแนวรัศมีโดยการหมุนเครื่องมือ

ตัวจับยึดแบบปรับได้

ทางเลือกที่แม่นยำและมั่นคงที่สุดสำหรับการเจาะแบบปรับระยะในแนวรัศมีโดยการหมุนดอกสว่าน ตัวจับยึดหนึ่งตัวสามารถรองรับด้าม ISO ขนาดต่างๆ ได้โดยการใช้ปลอก

• การปรับระยะในแนวรัศมี -0.2 /+0.7 มม. (-0.008/+0.028 นิ้ว)
• ห้ามใช้ระยะการปรับเกินกว่าค่าที่กำหนดสำหรับดอกสว่าน
• พิกัดความเผื่อของรูลดลงเหลือ ±0.05 มม. (0.002 นิ้ว)

การปรับตั้งสามารถทำได้โดยการหมุนแหวนสเกลที่ตัวจับยึด โดยจะระบุการปรับเส้นผ่านศูนย์กลางของเครื่องมือออกข้างละ 0.05 มม. (0.002 นิ้ว)

อาจจำเป็นต้องลดอัตราป้อนงาน/รอบ (f_n) ลง เนื่องจากเครื่องมือมีระยะเยื้องมากขึ้นและสมดุลแรงตัดน้อยลงจากการปรับตั้งเยื้องศูนย์

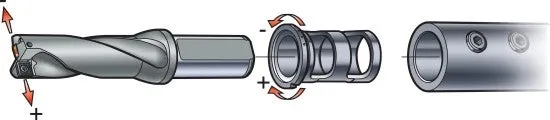

ปลอกเยื้องศูนย์สำหรับการเจาะแบบปรับระยะในแนวรัศมี

ปลอกเยื้องศูนย์เป็นอุปกรณ์ที่สามารถใช้ได้กับดอกสว่านเม็ดมีดที่มีด้ามกลม ISO 9766 ปลอกนี้ใช้สำหรับการปรับตั้ง เพื่อให้ได้พิกัดความเผื่อของรูต่ำลงเท่านั้น

เมื่อต้องการใช้ปลอก จะต้องใช้ตัวจับยึดที่ใหญ่ขึ้นหนึ่งขนาด ตัวอย่างเช่น สำหรับด้ามดอกสว่านเส้นผ่านศูนย์กลาง 25 มม. + ปลอก จะต้องใช้ตัวจับยึดสำหรับขนาดเส้นผ่านศูนย์กลาง 32 มม.

• ช่วงการปรับระยะในแนวรัศมีจะอยู่ที่ประมาณ -0.05/+0.15 มม. (-0.002/+0.006 นิ้ว)
• ไม่แนะนำให้ปรับต่ำกว่าเส้นผ่านศูนย์กลางปกติ
• จุดหนึ่งจุดจะเป็นการเพิ่ม/ลดเส้นผ่านศูนย์กลางของรูประมาณ 0.10 มม. (0.004 นิ้ว)
• หมุนทวนเข็มนาฬิกาเพื่อลดขนาดเส้นผ่านศูนย์กลาง
• หมุนตามเข็มนาฬิกาเพื่อเพิ่มขนาดเส้นผ่านศูนย์กลาง
• ใช้สกรูทั้งสองตัวเพื่อจับดอกสว่านไว้ในตัวจับ และตรวจสอบให้แน่ใจว่า โบลท์ในตัวจับยึดนั้นยาวพอ

ตำแหน่งศูนย์
