การเจาะแบบแทงขึ้นรูป

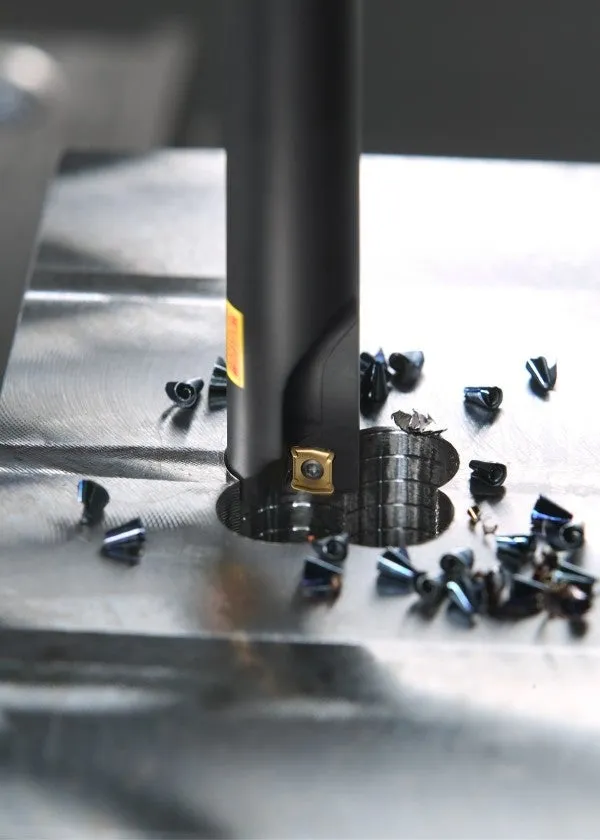

การเจาะแบบแทงขึ้นรูปคืออะไร

การเจาะแบบแทงขึ้นรูปเป็นวิธีที่มีประสิทธิภาพในการกัดหยาบเบ้า ทําให้สามารถเจาะรูหรือเบ้าได้ลึกยิ่งขึ้นผ่านการกลึงแนวแกนซ้ําแล้วซ้ําอีกโดยใช้ดอกสว่านหรือหัวกัด และเหมาะเป็นพิเศษสําหรับการตัดเฉือนหยาบ ประสิทธิภาพการใช้พลังงาน เพิ่มประสิทธิภาพการผลิต และลดความต้องการสปินเดิลของเครื่องจักร เนื่องจากแรงตัดหลักจะส่งตรงในแนวแกนตามสปินเดิล การกัดในแนวดิ่งเริ่มต้นด้วยการเจาะรูสําหรับเครื่องมือกัดแนวดิ่ง

ตัวเลือกเครื่องมือ

ไม่ควรใช้เครื่องมือปลายดอกสว่านสมมาตร (ปลายแบบเปลี่ยนได้และดอกสว่านแบบชิ้นเดียว) สําหรับการเจาะแบบแทงขึ้นรูป

ดอกสว่านแบบถอดเม็ดมีดได้

ดอกสว่านแบบถอดสลับคมได้ใช้สําหรับการตัดตรงกลางด้วยเม็ดมีดสองรุ่นและให้ประสิทธิภาพการผลิตสูงมาก 70 เปอร์เซ็นต์ของเส้นผ่านศูนย์กลางดอกสว่านสามารถใช้ได้กับการกลึงเหลื่อมชิ้นงานถัดไปหากคุณใช้ดอกสว่านแทงขึ้นรูปที่ค่าการตัดของดอกสว่านแบบถอดเปลี่ยนเม็ดมีดได้เต็มรูปแบบ อัตราการขจัดเนื้อโลหะสูง

การกัดแนวดิ่งคล้ายกับการเจาะแบบแทงขึ้นรูปโดยใช้หัวกัดแบบถอดแยกคมได้ หัวกัดเม็ดมีดทรงกลม หรือดอกสว่านคาร์ไบด์แท่ง อย่างไรก็ตาม หัวกัดมีขั้นตอนการทํางานจํากัด โดยสามารถใช้ได้เพียงครึ่งเดียวของความยาวคมตัดของเม็ดมีดในแนวแกน อาจเป็นทางเลือกที่น่าสนใจเมื่อเส้นผ่านศูนย์กลางมีขนาดใหญ่พอที่จะมีฟันตัดจํานวนมากเพื่อให้อัตราป้อนสูง

กลยุทธ์

• หลีกเลี่ยงการซ้อนเหลื่อมขนาดใหญ่ ซึ่งช่วยให้เศษหลุดออกจากร่องคายเศษได้

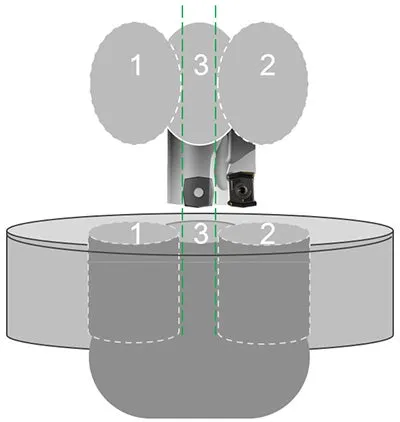

• เจาะรูชิ้นเดียวก่อน (1 และ 2)
• ขอแนะนําให้ปรับตั้งระยะห่างระหว่างรูเพื่อให้เม็ดมีดตัวในเม็ดมีดยังคงอยู่ในการจับยึดเต็ม
• รูแบบใยแมงดา (3): ใช้ค่าการตัดต่ํามากและเข้าชิ้นงานนุ่มนวล

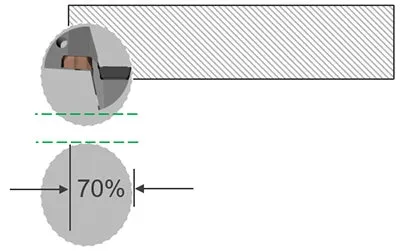

• การกัดขอบในแนวดิ่ง โปรดดูให้แน่ใจว่ามีการมีส่วนร่วมของเส้นผ่านศูนย์กลางดอกสว่าน 70%
