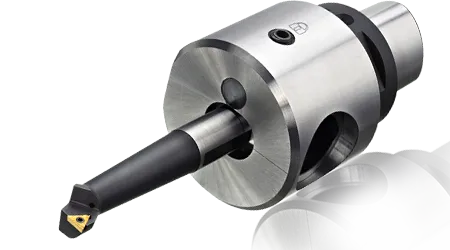

Wszechstronny system 391.37A/B można stosować do wytaczania wykończeniowego i obróbki rowków czołowych. Narzędzia mają możliwość regulacji z mikrometryczną dokładnością, przez co wykonują otwory o wąskich tolerancjach. Złożenia modułowe ze złączami Coromant Capto® lub HSK zapewniają większą elastyczność narzędzi.
Precyzyjnie regulowane głowice i tuleje
Zalety
- Możliwość wyboru precyzyjnie regulowanej głowicy wytaczarskiej konwencjonalnej (.37A) lub do obróbki z wysokimi prędkościami (.37B)
- Elastyczne rozwiązanie do otworów o różnych średnicach
- Doskonała chropowatość powierzchni dzięki zastosowaniu płytek dogładzających Wiper
- Dobra klasa dokładności otworów (IT6)
Cechy
- Regulacja średnicy z wysoką dokładnością - do 0.002 mm (0.00008 cala)
- Wykończeniowe głowice wytaczarskie do obróbki z wysokimi prędkościami są wyposażone w nastawną przeciwwagę, dzięki której mogą pracować z prędkością obrotową 20 000 obr/min
- Dostępne są tuleje redukcyjne z wielkości 20 na 16
- Wewnętrzne doprowadzanie chłodziwa/podawanie cieczy obróbkowej przez narzędzie
Zastosowania
- Wytaczanie wykończeniowej otworów o małych średnicach - od 3 mm (0.118 cala)
- Konwencjonalne wytaczanie wykończeniowe i wykonywanie rowków czołowych
Obszar zastosowań wg ISO
Wytaczaki R429U do rowków czołowych
| Wytaczaki R429U | Wytaczanie | Wykonywanie rowków czołowych |
| Zakres średnic | 3-36 mm (0.118-1.42 cala) | 14-50 mm (0.551-1.97 cala) |
| Asortyment płytek | Wytaczaki węglikowe dla średnic: 3–11 mm Płytki wymienne CoroTurn 107 dla średnic: 8–36 mm | CoroCut MB-09FA |
| Zastosowania |
|
|
Zalecenia
- Zalecana geometria pierwszego wyboru o lekko skrawającej krawędzi nożowej (L-K) z promieniem naroża 0.2 mm (0.008 cala)
- Dla uzyskania najlepszej chropowatości powierzchni i wąskich tolerancji otworów stosować płytkę o lekko skrawającej geometrii dodatniej.
- Aby ograniczyć drgania i zmniejszyć siły skrawania, stosować płytki z małym promieniem naroża.
- Pracować z głębokością skrawania większą od promienia naroża
- W stabilnych warunkach, do obróbki otworów o małym stosunku długości do średnicy można stosować płytki Wiper i wysokie posuwy dla poprawy jakości wykonania przedmiotu obrabianego i produktywności.
Asortyment produktów
 |  |  |  | |
| Z nastawną przeciwwagą | Wytaczak węglikowy | Wytaczak stalowy | Wytaczak węglikowy lutowany ze stalą | |
| Zakres wytaczania, mm (cale) | 14–50 (0.551–1.97) | 3–11 (0.118–0.433) | 8–36 (0.315–1.417) | 8–32 (0.315–1.260) |
| Klasa dokładności otworu | IT6 | IT6 | IT6 | IT6 |
Precyzyjna regulacja
Narzędzia do wytaczania jednoostrzowego mają możliwość
regulacji ostrza z mikrometryczną dokładnością.
- Jeden pełny obrót tarczy powoduje przesunięcie płytki wzdłuż promienia o 0.25 mm (0.010 cala).
- Nastawianie średnicy za pomocą noniusza (0.002 mm (0.00008 cala) dla średnicy)
- Jeden pełny obrót tarczy powoduje zmianę średnicy o 0.5 mm (0.020 cala)
- Każde pole na tarczy jest podzielone na 50 części, z których każda odpowiada 0.010 mm (0.0004 cala)/średnicę. Noniusz jest podzielony na 5 części i umożliwia regulację średnicy o 0.002 mm (0.00008 cala).
Tuleje
- Zastosowanie tulei pozwala zastosować średnicę chwytową 20 i 16 mm (0.787 i 0.630 cala)
- Przykład: średnica chwytu wytaczaka 16 mm (0.787 cala) w oprawce na trzonki 20 mm (0.630 cala)
Zalecenia przy wytaczaniu wykończeniowym
| Materiał | Oznaczenie gatunku |
Vc m/min (ft/min) |
Ra 0.8 µm (31 µin) | Ra 1.6 µm (63 µin) | ||||
| Płytka |
ap mm (in) |
fn mm/obr. (in/obr.) |
Płytka |
ap mm (in) |
fn mm/obr. (in/obr.) |
|||
| Stal | 46MnVS6 | 180 (591) |
TCEX 110302-L-F 1125 | 0.2 (0.008) |
0.25 (0.010) |
|||
| TCMT 110304-PF 4325 | 0.4 (0.016) |
0.09 (0.004) |
TCMT 110304-PF 4325 | 0.4 (0.016) |
0.13 (0.005) |
|||
| Super duplex | F55 | 130 (427) |
TCMT 110304-MF 1125 | 0.4 (0.016) |
0.07 (0.003) |
TCMT 110304-MF 1125 | 0.4 (0.016) |
0.13 (0.005) |
| Tytan | Ti6AI4V | 50 (164) |
TCGX 110204-ALH10 | 0.4 (0.016) |
0.10 (0.004) |
TCGX 110204-ALH10 | 0.4 (0.016) |
0.13 (0.005) |
| Aluminium | ALAS9U3Y40 | 270 (886) |
TCGX 110204-ALH10 | 0.4 (0.016) |
0.09 (0.004) |
TCGX 110204-ALH10 | 0.4 (0.016) |
0.13 (0.005) |
| Żeliwo | K3.2.C.UT | 225 (738) |
TCMT 110304-PF 4325 | 0.4 (0.016) |
0.03 (0.001) |
TCMT 110304-PF 4325 | 0.4 (0.016) |
0.13 (0.005) |
Oprawki
Wytrzymałość na zginanie oraz przeniesienie momentu obrotowego to najważniejsze cechy oprawki do zastosowań wytaczarskich. Najlepszą stabilność i jakość otworu zapewni złącze typu Coromant Capto lub Coromant EH.
Coromant Capto to jedyny modułowy system narzędziowy dedykowany do wszystkich operacji obróbki skrawaniem, w tym do obróbki otworów. Te same oprawki i adaptery można wykorzystywać do różnych zastosowań i obróbki na różnych obrabiarkach, co pozwala na ujednolicenie systemu narzędziowego i znaczące zmniejszenie zasobów magazynowych narzędzi. Do zapamiętania:
Coromant Capto to jedyny modułowy system narzędziowy dedykowany do wszystkich operacji obróbki skrawaniem, w tym do obróbki otworów. Te same oprawki i adaptery można wykorzystywać do różnych zastosowań i obróbki na różnych obrabiarkach, co pozwala na ujednolicenie systemu narzędziowego i znaczące zmniejszenie zasobów magazynowych narzędzi. Do zapamiętania:
- Stosować jak najkrótszy adapter
- Stosować jak najmocniejszy adapter
- Jeśli konieczne jest użycie redukcji, w miarę możliwości stosować model stożkowy
- Do obróbki na długich wysięgach (>4 x DCON) stosować adaptery z tłumieniem drgań
- Na długich wysięgach należy w miarę możliwości zadbać o sztywne mocowanie na styku z kołnierzem wrzeciona
W ramach systemu Coromant EH dostępny jest bogaty wybór narzędzi: szeroki asortyment części roboczych, adapterów i chwytów.
- Rzadsze przestoje dzięki mniejszemu, ujednoliconemu asortymentowi narzędzi w zapasach magazynowych
- Do wytaczania otworów o średnicach 1–36 mm (0.039–1.42 cala) na długich wysięgach, np. na dużych centrach obróbkowych. Typowym zastosowaniem jest obróbka głębokich wgłębień, podczas której system Coromant EH zapewnia odpowiedni wysięg bez pogorszenia bezpieczeństwa skrawania

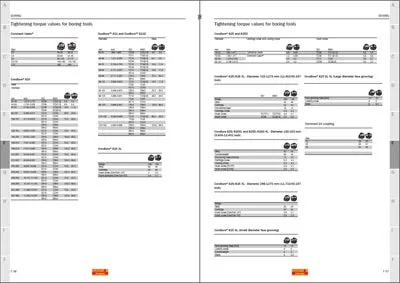

Asortyment adapterów/oprawek do wytaczania
| | Systemy adapterów i oprawek | ||||
|---|---|---|---|---|---|
|
W pierwszej kolejności wybrać złącze/chwyt, a następnie adaptery/oprawki |
Coromant Capto | CoroChuck 930 |
Oprawka
termokurczliwa
|
Oprawka
z tuleją zaciskową
|
|
| +++ Bardzo dobre | Przenoszenie momentu | +++ | +++ | +++ | +++ |
| ++ Dobre | Bicie | +++ | +++ | +++ | +++ |
| + OK | Wyważenie | +++ | +++ | +++ | +++ |
| Złącza do narzędzi wytaczarskich | | | | | |
| CoroBore 820 | Coromant Capto | 1 | | | |
| DuoBore | Coromant Capto | 1 | | | |
| CoroBore XL | Coromant Capto | 1 | | | |
| CoroBore 825 | | | 1 | 2 | 3 |
| | Trzonek z chwytem cylindrycznym | 1 | | | |
| | EH | | 1 | | |
| Wykończeniowa głowica wytaczarska 391.37A/B | Coromant Capto | | | | |
| CoroBore 824 XS | Coromant Capto | 1 | | | |
| CoroBore 824 XS | EH | | 1 | | |
| | | | | | |
| | | 1 | = Pierwszy wybór | | |
| | | | | | |
| | | 2 | 3 | = Rozwiązanie uzupełniające | |
| | | | | | |
System Coromant Capto® - pierwszy wybór
|
Pierwszy wybór powinien zawsze stanowić system Coromant Capto, zapewniający bardzo dobrą powtarzalność i najlepszą stabilność spośród wszystkich rozwiązań dostępnych na rynku.
|
 |
|
 |
| | CoroBore 820 | ||
|
 |
||
| Uchwyty podstawowe i adaptery Coromant Capto | CoroBore 825 | ||
 |
|||
| | DuoBore | ||
| |
|
||
| | Wykończeniowa głowica wytaczarska | ||
| |
 |
||
| | CoroBore XL | ||
| | |
CoroChuck™ 930 – pierwszy wybór do narzędzi wytaczarskich z chwytem cylindrycznym.
| Precyzyjne oprawki CoroChuck 930 zapewniają bardzo małe bicie i przenoszenie dużych momentów dzięki najnowszej konstrukcji Fulcrum. Rozwiązanie to najlepiej na rynku zabezpiecza przed wysuwaniem chwytu narzędzia z oprawki. |
 |
|
 |
| Wersja HD | CoroBore 825 z chwytem cylindrycznym | ||
|
| ||
| Wersja Slender | | ||
 |
| ||
| CoroBore 824 XS EH | |
Adaptery uzupełniające
| Oprawki termokurczliwe można stosować do obróbki miejsc trudno dostępnych. Rozwiązaniem zalecanym do zastosowań tego typu jest CoroBore 825 ze zintegrowanym modułem tłumiącym. |
 |
|
|
| Oprawka termokurczliwa | CoroBore 825 z chwytem cylindrycznym |
| |
|
|---|
| Oprawki na tuleje zaciskowe można stosować razem z CoroBore 825 z chwytem cylindrycznym. Nie jest to jednak rozwiązanie optymalne ze względu na mniejszą siłę mocowania i większe bicie niż w przypadku oprawek z mocowaniem hydraulicznym. System ten nie jest też indywidualnie wyważany. |
 |
|
|
| Oprawka z tuleją zaciskową | CoroBore 825 z chwytem cylindrycznym |
