CoroMill 745

Erittäin taloudellinen monisärmäinen tasojyrsin

Yleisesittely

Käyttö

Menestystarinat

CoroMill 745

Ohjeet

Teräsija

Teräsijat on suunniteltu siten, että terien vaihto ja kääntö sujuvat helposti ja nopeasti.
Terän seitsenkulmainen muoto ja paikoittuminen teräsijaan pitävät terän paikallaan terää kiinnitettäessä. Esiasetuksessa terä painautuu tukipintoja vasten.

Terä

Varmista, että terä on oikein paikallaan ennen ruuvin kiristämistä. Paikoitusta helpottaa teräsärmien numerointi 1–14.

Terän ruuvin kiristysmomentti 12 Nm (106 in-lbs). Käytä momenttiavainta.

Teräjako

Yleisvalinta on tiheä teräjako M.

Erittäin tiheä H-jako sopii erityisen tuottavaan koneistukseen ja tukeviin olosuhteisiin.

MD-differentiaalijako on ensisijainen valinta värinäalttiiden ja heikosti kiinnitettyjen työkappaleiden koneistukseen.

Käytännön vinkkejä

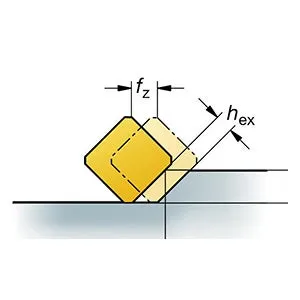

Maksimilastunpaksuus

Koneistuksen tuottavuus riippuu olennaisesti maksimilastunpaksuudesta eli h_ex-arvosta. Kun lastuamisarvot lasketaan oikean h_ex-arvon mukaan, lastuaminen on tehokasta, terät kestävät pitkään ja pinnankarheudesta tulee hyvä.

chevron_rightTutustu lähemmin

Lastunmuodostus

Tehokas lastunmuodostus ja -poisto ovat tärkeitä edellytyksiä korkealaatuiselle jyrsinnälle. Lue lisää tehokkaasta lastunmuodostuksesta, äläkä unohda jyrsinnän koeteltua perussääntöä: paksusta ohueen.

chevron_rightTutustu lähemmin

Suositukset

Lastuamisarvot

Geometria	Laatu	CoroMill 745, asetuskulma 42°						CoroMill 745, asetuskulma 25°
		f_z [syöttö/terä]			f_z [h_ex-arvo]			f_z [syöttö/terä]			f_z [h_ex-arvo]
		Min.	Aloitus	Maks.	Min.	Aloitus	Maks.	Min.	Aloitus	Maks.	Min.	Aloitus	Maks.
E-M30	GC1130	0.15	0.18	0.26	0.10	0.12	0.17	0.36	0.43	0.62	0.15	0.18	0.26
E-M30	Kaikki laadut paitsi GC1130	0.15	0.21	0.30	0.10	0.14	0.20	0.36	0.51	0.73	0.15	0.22	0.31

E-M31	GC1130	0.15	0.18	0.26	0.10	0.12	0.17
E-M31	Kaikki laadut paitsi GC1130	0.15	0.21	0.30	0.10	0.14	0.20

E-M50	GC1130	0.18	0.25	0.36	0.12	0.17	0.24	0.38	0.50	0.71	0.16	0.21	0.30
E-M50	Kaikki laadut paitsi GC1130	0.18	0.25	0.42	0.12	0.17	0.28	0.38	0.62	0.83	0.16	0.26	0.35

E-H50	Kaikki laadut	0.21	0.30	0.45	0.14	0.20	0.30	0.40	0.73	0.90	0.17	0.31	0.38

CoroMill^® 745 -konseptit – ero syötössä

a_p mm, tuumaa
	f_z mm (tuumaa)
CoroMill^® 745, asetuskulma 42°
CoroMill^® 745, asetuskulma 25°

Geometria- ja laatusuositukset

Rouhinta
Puolikarkea
Viimeistely
