CoroCut® QD
ระบบเครื่องมือที่เชื่อถือได้สูงสุดสำหรับการกลึงตัด

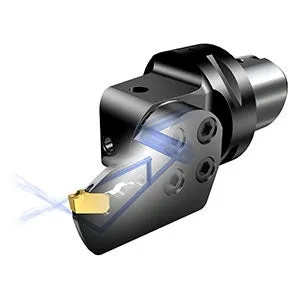

ระบบน้ำหล่อเย็นความเที่ยงตรงสูง
ระบบจ่ายน้ำหล่อเย็นด้านบนและด้านล่างทำหน้าที่ระบายความร้อนที่บริเวณการตัด ทำให้ควบคุมเศษได้ดีขึ้น ยืดอายุการใช้งานของเครื่องมือ และใช้ค่าการตัดได้สูงขึ้น พร้อมระบบต่อน้ำหล่อเย็นที่ง่ายและสะดวกด้วยตัวต่อแบบติดตั้งและใช้งานได้ทันที

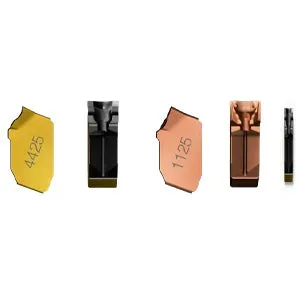

เกรดและหน้าลายสำหรับการกลึงตัด
หน้าลายที่ออกแบบให้สามารถสร้างเศษที่มีรูปทรงเหมาะสม ความมั่นคงระดับสูง และระบบน้ำหล่อเย็น รวมไปถึงเกรดที่ให้คมตัดที่เชื่อถือได้สูงสุดในวัสดุทุกชนิด ทำให้เม็ดมีดสามารถทำงานได้อย่างมีประสิทธิภาพกับการกลึงตัดทุกประเภท

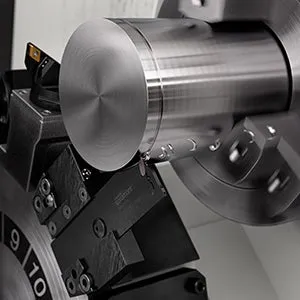

การกลึงตัดแกน Y
CoroCut® QD สำหรับการกลึงตัดตามแนวแกน Y มีการออกแบบช่องใส่เม็ดมีดให้เอียง 90 องศา ทำให้แผ่นเบลดมีความต้านทานการโก่งตัวมากขึ้นกว่าหกเท่าเมื่อใช้กับเครื่องกลึง เครื่องกลึงกัดหลายแกน และเครื่องจักรระบบป้อนอัตโนมัติที่มีแกน Y

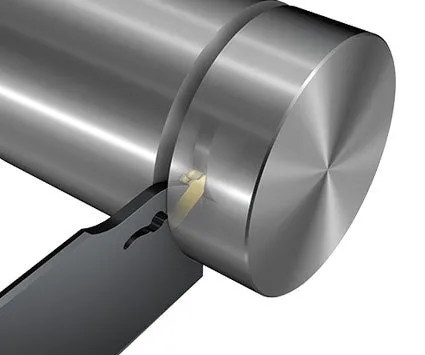

รูปแบบการใช้งาน
- ตัวเลือกแรกสำหรับการกลึงตัดที่มีเส้นผ่านศูนย์กลาง: 38–160 มม. (1.5–6.3 นิ้ว) ความกว้างของการตัด (CW): 1.0–8.0 มม. (0.04–0.315 นิ้ว)
- ร่องลึกที่มีระยะกินลึก (CDX): 15–80 มม. (0.6–3.15 นิ้ว) ความกว้างของการตัด (CW): 2.0–8.0 มม. (0.08–0.31 นิ้ว)
- ประเภทเครื่องจักร: เครื่องกลึง, เครื่องจักรระบบป้อนอัตโนมัติ, เครื่องจักรแบบหลายสปินเดิล
กลุ่มผลิตภัณฑ์
มีดกลึงตัด
เส้นผ่านศูนย์กลาง: สูงสุด 160 มม. (6.3 นิ้ว)
ความกว้างของการตัด: 1.0–8.0 มม. (0.04–0.315 นิ้ว)
มีดกลึงตัดตามแนวแกน Y
เส้นผ่านศูนย์กลาง: ไม่เกิน 180 มม. (7 นิ้ว)
ความกว้างของการตัด (CW): 2–6 มม. (0.079–0.236 นิ้ว)
หัวตัด CoroTurn® SL
มีดกลึงตัด CoroTurn SL ประกอบเป็นเครื่องมือได้หลายแบบ โดยใช้ตัวต่อและหัวตัดเพียงไม่กี่ชิ้น
ด้าม QS™ และเครื่องมือ Swiss
เครื่องมือมาพร้อมกับระบบน้ำหล่อเย็นความเที่ยงตรงสูงที่ติดตั้งและใช้งานได้ทันทีสำหรับเครื่องกลึงอัตโนมัติและเครื่องจักรระบบป้อนอัตโนมัติ นอกจากนี้ ยังสามารถสั่งซื้อเครื่องมือแบบด้ามปกติได้ด้วยเช่นกัน
การจับยึดเครื่องมือ
- ชุดจับยึดแผ่นเบลด
- Coromant Capto®
- VDI
- HSK-T
- ตัวกั้นท้าย QS™ (เครื่องจักรระบบป้อนอัตโนมัติ)
- ตัวต่อสำหรับเครื่องจักรเฉพาะรุ่น
หน้าลาย
การกลึงตัด:
-CF, -CH, -CM, -CR, -CO, -CL
การกลึงร่องและการกลึงด้านข้าง:
-TF, -TM
การกลึงร่อง:
-GM
การกลึงขึ้นรูป:
-RM
เม็ดมีดไวเปอร์:
-CF, -CH, -TF
เกรด
PVD:
GC1105, GC1125, GC1225, GC1145
CVD:
GC1135, GC4425, GC4335
เกรดไม่เคลือบผิว:
H13A
เครื่องมือแบบสั่งทำ (Tailor Made)
ตัวเลือกสำหรับเครื่องมือแบบสั่งทำ (Tailor Made):
- เส้นผ่านศูนย์กลางและความกว้างสูงสุดของการตัด
- ความยาวและความกว้างใช้งาน
- ความกว้างและความสูงของด้าม
ตัวเลือกเม็ดมีดแบบสั่งทำ (Tailor Made):
- ความกว้างของเม็ดมีด รัศมี รูปทรง และเกรด
การกลึงตัดตามแนวแกน Y: นวัตกรรมใหม่ของการกลึง
รู้จักกับการกลึงตัดตามแนวแกน Y – มิติใหม่ของการกลึงตัด ในขณะที่การกลึงตัดทั่วไปจะมีการป้อนงานตามแนวแกน X ทำให้มีการส่งผ่านแรงตัดไปยังส่วนที่แข็งแรงน้อยที่สุดของแผ่นเบลด แต่ CoroCut® QD สำหรับการกลึงตัดตามแนวแกน Y มีการออกแบบให้ผิวด้านบนของเม็ดมีดอยู่ในแนวตั้งฉากกับแผ่นเบลด ทำให้ได้ทิศทางของแรงตัดดีขึ้น ส่งผลให้การทำงานมีความมั่นคงเพิ่มขึ้นและการสั่นสะท้านลดลงอย่างเห็นได้ชัด
CoroCut® QD สำหรับการกลึงตัดตามแนวแกน Y คือตัวเลือกแรกสำหรับการกลึงตัดด้วยเครื่องกลึง เครื่องกลึงกัดหลายแกน และเครื่องจักรระบบป้อนอัตโนมัติที่มีแกน Y และยังสามารถใช้กับการกลึงตัดชิ้นงานขนาดใหญ่ที่มีเส้นผ่านศูนย์กลางสูงสุด 180 มม. (7 นิ้ว) รวมทั้งเหมาะเป็นพิเศษสำหรับการทำงานที่ต้องใช้ระยะยื่นยาวเพื่อเข้าถึงชิ้นงานระหว่างหัวจับหลักและหัวจับรอง

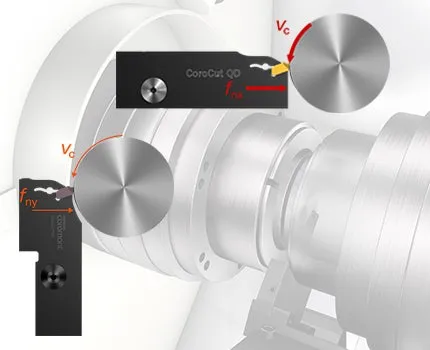

การเปรียบเทียบระหว่างแผ่นเบลด CoroCut® QD ทั่วไปและแผ่นเบลดสำหรับการกลึงตัดตามแนวแกน Y
จุดเด่น
การสาธิต: การกลึงตัดในแนวแกน Y มีอัตราป้อนสูงกว่า 3 เท่า
ชมการทำงานของใบมีดกลึงตัดในแนวแกน Y และการเปรียบเทียบกับวิธีการกลึงตัดทั่วไป
เบื้องหลังของการกลึงตัดในแนวแกน Y
เพื่อความก้าวหน้าในกระบวนการกลึงตัดแล้ว จะต้องพัฒนาเครื่องมือและวิธีการชนิดใหม่ควบคู่กันไป พบกับ Staffan และ Johan สองอัจฉริยะผู้คิดค้นวิธีการกลึงตัดแบบใหม่ในแนวแกน Y ที่ท้าทายวิธีการตัดเฉือนทั่วไป
เกรดใหม่สำหรับงานกลึงเหล็กกล้า
CoroCut® QD พร้อมเกรด GC4425 ออกแบบมาเป็นพิเศษให้มีความต้านทานการสึกหรอและมีประสิทธิภาพสูงสุดสำหรับการกลึงตัด GC4425 คือตัวเลือกแรกสำหรับงานกลึงตัดเหล็กกล้าในสภาพการทำงานและการปรับตั้งที่มีความมั่นคง
