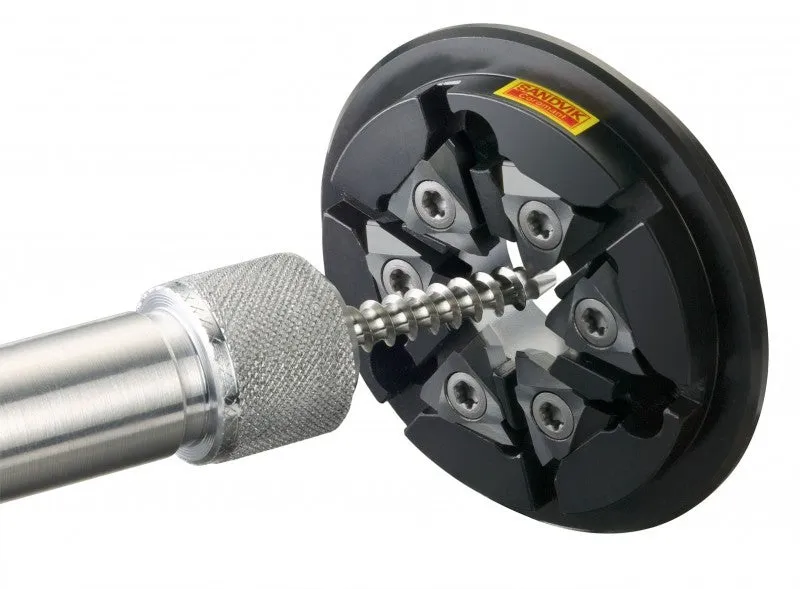

คำแนะนำสำหรับงานเดินวนกัดเกลียว

การปรับตั้งการเดินวนกัดเกลียว

ปฏิบัติตามขั้นตอนต่อไปนี้เพื่อให้ปรับตั้งได้สำเร็จ:

1. ตรวจเช็คชุดเครื่องมือเดินวนที่จะใช้
2. เลือกวงแหวนเดินวนที่เหมาะกับชุดเครื่องมือเดินวน
3. ตรวจเช็คโปรไฟล์ของเกลียวที่จะตัดเฉือน มีเม็ดมีดขนาดมาตรฐานหรือไม่ หากไม่มี จะต้องมีภาพวาดของโปรไฟล์และเส้นผ่านศูนย์กลางอย่างละเอียด

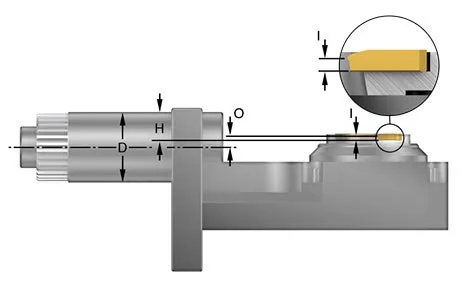

4. วัดออฟเซตของจุดตัดกับแกนหมุน a) ถอดชุดเครื่องมือเดินวนออกจากเครื่องจักร b) วัดเส้นผ่านศูนย์กลาง (D) ของเพลาขับ c) ติดตั้งวงแหวนเดินวนในเพลาขับ d) วางตัวชุดเครื่องมือเดินวนบนโต๊ะราบ และปรับเส้นผ่านศูนย์กลางด้านนอกของเพลาขับให้เป็นศูนย์ e) วัดความแตกต่างของความสูงระหว่างเส้นผ่านศูนย์กลางด้านนอกของเพลาขับกับช่องใส่เม็ดมีดในวงแหวนเดินวน (H) f) หาตำแหน่งจุดตัดสำหรับเม็ดมีด (I) จากภาพวาดเม็ดมีด g) คำนวณออฟเซต (O): O = D/2 - H + I
5. ปรึกษาผู้เชี่ยวชาญเพื่อขอคำแนะนำในการปรับตั้งและคำแนะนำเกี่ยวกับค่าการตัด ขอแนะนำให้ใช้เครื่องคำนวณการเดินวนกัดเกลียว

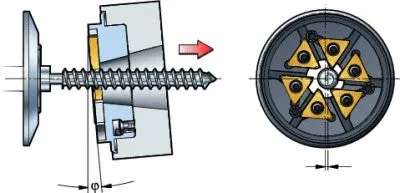

6. เอียงชุดเครื่องมือเดินวนให้ได้มุมเอียงของสกรูตามที่ต้องการ และดูให้แน่ใจว่าเครื่องมือยังอยู่กึ่งกลางของชิ้นงาน
7. ตั้งโปรแกรมส่วนที่ไม่อยู่กึ่งกลางของส่วนสั้นเพื่อให้ได้เส้นผ่านศูนย์กลางของสกรูที่ถูกต้อง
8. หมุนวงแหวนเดินวนและชิ้นงานไปทางเดียวกัน (การกัดลง) เพื่อรักษาเครื่องมือให้มีอายุการใช้งานที่เหมาะสม
9. หมุนชิ้นงานให้ช้าลงตามที่เส้นผ่านศูนย์กลางระบุ และตามระยะการเคลื่อนที่ของเกลียวที่เกิดขึ้น
10. ขยับวงแหวนเดินวนให้สัมพันธ์กับการหมุนของชิ้นงานเพื่อให้คุณภาพผิวงานและความสามารถในการผลิตดีที่สุด หมายเหตุ! ชุดเครื่องมือเดินวนกัดเกลียวจำนวนมากมีการทดเกียร์ช้าลง ต้องคำนึงว่าความเร็วรอบต่อนาทีที่ตั้งโปรแกรมจะไม่ใช่ผลลัพธ์จริงในกรณีดังกล่าว
11. ทำการทดสอบชิ้นงานและวัดขนาดของชิ้นงาน ทำการปรับหากจำเป็น ดูที่หัวข้อการค้นหาสาเหตุและแก้ไขปัญหา
