CoroTurn® 300
Efektywność i wysoka jakość toczenia
Wyniki
Zastosowanie u klienta: przemysł motoryzacyjny
| Przedmiot obrabiany: | Podzespół układu kierowniczego |
| Materiał obrabiany: | Powierzchnia kuta, stal niskostopowa, P2.1.Z.AN, 125 HB |
| Rodzaj obróbki: | Obróbka zewnętrzna wzdłużna, średnia |
| Czas obróbki: | 15 s / przedmiot |
+190%
Wzrost trwałości
| Parametry skrawania | ||
| vc, m/min (ft/min) | 113 (371) Uwaga: górna granica prędkości roboczej wrzeciona 1800 obr./min | |
| fn mm/obr. (in/obr.) | 0.3 (0.012) | |
| ap, mm (in) | 0.5 (0.020) | |

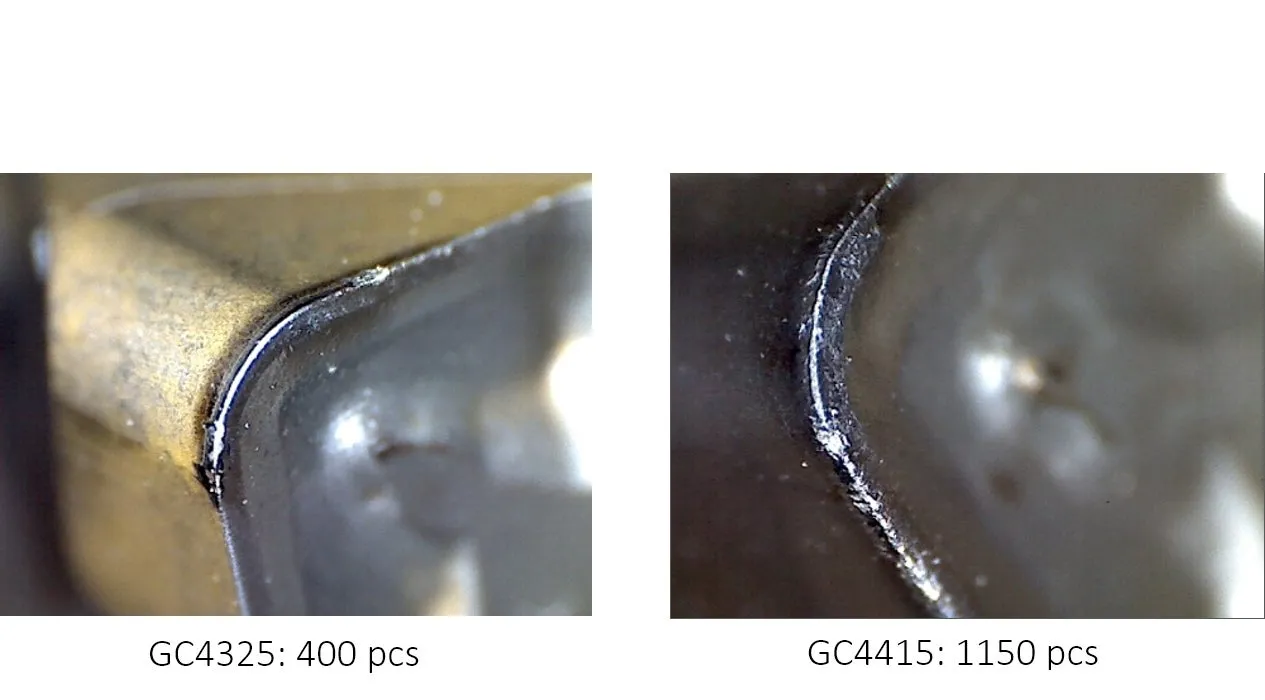

| Wyniki | Dotychczasowy gatunek GC4325 | Nowy gatunek GC4415 |
| Płytka | 3-80-101108-8-M5 | 3-80-101108-8-M5 |
| Trwałość, szt. | 400 | 1150 |
| Przyczyna wymiany ostrza | Test trwałości | Test trwałości |
Wyniki

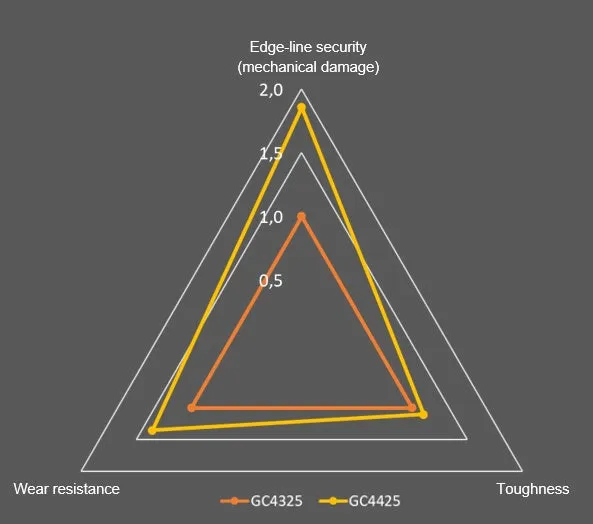

GC4325 w por. z GC4425
Przeprowadzone testy: Właściwości cieplne (uszkodzenie mechaniczne), podstawowa udarność i odporność na ścieranie.
Wynik:
- Większa odporność na ścieranie i udarność w przypadku GC4425
- Test bezpieczeństwa krawędzi został wstrzymany, gdy gatunek GC4425 pokonał o 100% wynik płytki GC4325

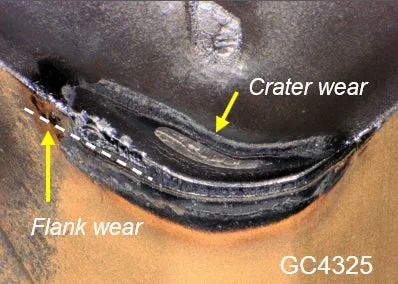

Czas skrawania = 40 min

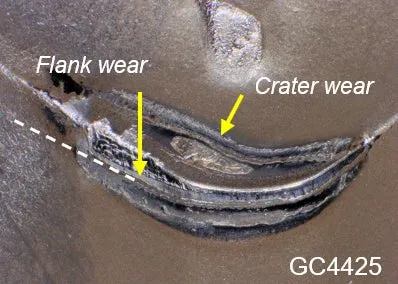

Czas skrawania = 54 min
Porównanie zużycia narzędzia: zużycie kraterowe zmniejszyło trwałość. Linia przerywana wskazuje umiejscowienie starcia powierzchni przyłożenia głównej krawędzi skrawającej.
Zastosowanie u klienta
| Sektor przemysłu | Motoryzacja | Trwałość, szt. | |
| Rodzaj obróbki | Zewnętrzne toczenie wzdłużne i planowanie |  | |
| Czas skrawania (min/szt.) | 1.19 | ||
| Przedmiot obrabiany | Przegub napędowy zewnętrzny | ||
| Materiał obrabiany | Kuta stal niskostopowa, P2.1.Z.AN | ||
| Ciśnienie chłodziwa | 3 bar (43.5 PSI) | ||
| Parametry skrawania | |||
| vc m/min (ft/min) | 350 (1148) | ||
| fn mm/obr (in/obr) | 0.35 (0.014) | ||
| ap mm (in) | 2.5 (0.10) | ||
| Wynik | WNMG 080408-PF 4325 | CoroTurn 300 1 | CoroTurn 3002 |
| Oprawka narzędziowa | C4-DWLNL-27050-08 | C4-3-80-LL27055-10C | C4-3-80-LL27055-10C |
| Gatunek | GC4325 | GC4325 | GC4325 |
| Trwałość, szt. | 9 | 23 | 27 |
| Przyczyna wymiany | Wstępnie zdefiniowana liczba przedmiotów | Wstępnie zdefiniowana liczba przedmiotów | Wstępnie zdefiniowana liczba przedmiotów |
| 1 chłodziwo podawane od góry i od dołu, 2 chłodziwo podawane wyłącznie od dołu | |||
| Zastąpienie geometrii -PF i zwykłej oprawki płytką CoroTurn 300 w geometrii -L4 zapewniło wzrost trwałości o 156% przy zastosowaniu chłodziwa podawanego od góry i od dołu oraz aż o 200%, gdy chłodziwo było podawane wyłącznie od dołu. |
WNMG, -PF GC4325 | L4, GC4325 z podawaniem chłodziwa od góry / od dołu | L4, GC4325 z podawaniem chłodziwa od dołu |
