Grundlæggende principper

Inde i et vibrationsdæmpet værktøj findes et forjusteret dæmpningssystem, der består af en tung masse, der støttes af gummifjederelementer. Der tilsættes olie for at øge dæmpningen.

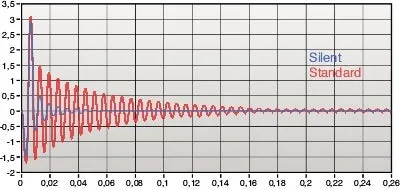

Grafen viser forskellen i vibrationsdæmpning mellem en ikke-dæmpet og en dæmpet løsning.

Til lange værktøjsudhæng og flanger anbefales to-fladet kontakt mellem spindlen og værktøjsholderen.

Tofladet kontakt	Enkeltfladet kontakt	Coromant Capto-kobling - tofladet kontakt
Coromant Capto		ISO/CAT
BIG PLUS		MAS BT
HSK		CAT-V

Det er vigtigt at overholde de grænser, der er angivet på produktet (belastning, temperatur, rotation, min./maks. udhæng og tryk):

• Temperaturen fremhæves for at sikre gummielementerne i dæmpningssystemet
• Den maksimale temperaturgrænse afhænger af type af produkt og er angivet på værktøjet, f.eks. 75-120°C (167-248 F)

Dæmpningssystemet består af en tung masse, der støtter på gummifjederelementer.
Dæmpningssystem inde i værktøjskroppen • Kraftig metalkrop • Forjusteret • Stor pålidelighed		Gummi fjedre
Der tilsættes olie for at øge dæmpningen

Reducer skærekræfterne

Start med at vælge den bedste løsning, der er til rådighed. Vælg derefter den støst mulige diameter og det kortest mulige udhæng for at mininere nedbøjning.

Det næste du skal huske, er at dæmpningssystemet skal befinde sig så tæt på skærkanten som muligt, og at vægten foran dæmperen skal være så lille som muligt. Reduceret vægt på det skærende værktøj vil minimere den kinetiske energi i en potentiel vibration. Det vil gør det lettere for værktøjet at dæmpe vibrationen og dermed strække det maksimale udhæng både for solide og for dæmpede værktøjer.

Ved at implementere disse strategier reducerer du kraftvariationer og vibration.

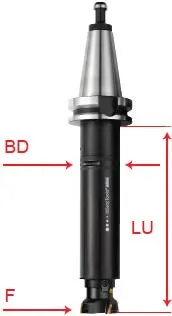

Nedbøjning (δ) = 64FLU3/3E(π)BD4
E: F: LU: BD:	Young's modulus Kraft Brugbar længde Kropdiameter

Kort sagt:

1. Reducer skærekræfterne ved at vælge det rigtige værktøj og skær
2. Minimer nedbøjning ved at øge den statiske stivhed med den størst mulige skaftdiameter og den mindst mulige længde
3. Reduceret vægt på skærenhederne vil minimere den kinetiske energi i en potentiel vibration
4. Når du forlænger modulære værktøjer, skal du bygge store diametre
5. Ved specialfremstillede produkter skal du overveje optimerede former og materialeforstærkninger

Grundlæggende viden om vibration Mekaniske strukturer har tendens til at vibrere med en eller flere resonansfrekvenser, der bestemmes af geometri og materiale. Hver resonansfrekvens svarer til en "vibrationstilstand!. Dæmpningen afgør, hvor hurtigt vibrationen falder til ro, efter at den er blevet udløst. Med øget nedbøjning øges energien i oscillationen. Kraftvariationerne under bearbejdningen udløser den selvfremkaldte vibration ved maskinens naturlige frekvenser. Når vibrationen er udløst, lever den af den tvungne vibration og vokser sig større og større, med mindre du kan reducere kraftvariationerne. Variationer i bearbejdningskræfter kan afhænge af et antal faktorer, og hvis der ikke gøres noget for at reducere skærekræfterne, vil vibrationen øges. - Spånsegmenteringsproces - Afbrudt spån - Inklusioner i materialet - Ovalitet i emnet - Løsægsdannelse k = spring constant m = object mass f = vibrationsfrekvens δ = værktøjsnedbøjning F = kraft på værktøjet
