CoroDrill 870
Vrták s výměnnou vrtací hlavicí CoroDrill® 870 šetří čas, zvyšuje produktivitu a snižuje náklady na vyvrtanou díru. CoroDrill 870 je navržen tak, aby vyhovoval vašim potřebám a díky široké nabídce průměrů, provedení stupňů a délek umožňoval optimalizaci použití pro výrobu děr s tolerancemi v rozmezí H9–H10.
Volba vrtací hlavice
PM 4334 - První volba pro obrábění materiálů ISO-P, N a titanu MM 2334 - První volba při obrábění materiálů ISO-M a slitin Inconel KM 3334 - První volba pro obrábění materiálů ISO K GP 4334 – Vrtací hlavice pro vrtání vodících děr do všech typů materiálů dle ISO
Strategie pro vrtání hlubokých děr
Při vrtání děr hlubších než 6× D je pro dosažení co nejvyšší kvality díry nezbytné vyvrtat nejprve díru vodicí.
Upínání nástrojů
Umožňuje dosažení maximální možné výkonnosti nástroje z hlediska produktivity, životnosti, kvality díry a spolehlivosti. Naprosto zásadní význam má omezení obvodového házení.
Chcete-li minimalizovat obvodové házení, použijte sklíčidlo CoroChuck 930 v kombinaci s utěsněnou kleštinou.
Upnutí vrtací hlavice
Snadné a rychlé sestavení nástroje se provede mírným přitlačením vrtací hlavice dolů, směrem proti příslušným opěrným plochám a současným dotažením šroubu předepsaným utahovacím momentem, uvedeným na těle vrtáku.
Jistotu bezpečného ustavení vrtací hlavice získáte, budete-li přednostně používat momentový šroubovák.
Praktické rady
Volba řezných podmínek
Existuje celá řada aspektů, které je třeba při optimalizaci vrtacích procesů uvážit, a správná výchozí hlediska proto mohou být velmi cenná. Doporučení pro volbu řezných rychlostí a posuvů v závislosti na obráběném materiálu získáte kliknutím na níže uvedené odkazy:
S metrickými rozměry < 6× D
S metrickými rozměry > 6× D
S palcovými rozměry < 6× D
S palcovými rozměry > 6× D
Chcete-li získat další specificky přizpůsobená doporučení pro volbu řezných podmínek, použijte aplikaci CoroPlus® ToolGuide.
Dosažení uspokojivé kvality díry
Dosažení dobré kvality díry může vyžadovat zvýšenou pozornost. Zde naleznete několik užitečných rad, čím začít.
Operace se zvýšenými nároky
Operace se zvýšenou náročností, jako např. vrtání děr do skloněného nebo zakřiveného povrchu, křížících se děr nebo děr do nerovného povrchu, vyžadují před zahájením vlastního obrábění zvýšenou pozornost. Shromáždili jsme užitečné informace, které by vám výrobu děr kladoucích zvýšené nároky měly usnadnit.
Doporučení
Vnitřní přívod řezné kapaliny
- S ohledem na zajištění bezpečného odvádění třísek je doporučeno použití vnitřního přívodu řezné kapaliny
- Používejte dostatečně velký průtok řezné kapaliny a dodržujte doporučení týkající se koncentrace emulze poskytovaná jejím dodavatelem.
Doporučení týkající se přívodu řezné kapaliny
- Pro uspokojivé odvádění třísek při vrtání hlubokých děr je naprosto zásadní dostatečný průtok řezné kapaliny
- Minimální doporučené hodnoty průtoku řezné kapaliny udává následující diagram

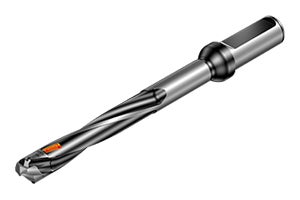

Vždy použijte vrták s co nejkratším tělem
- Ponecháte-li délku těla vrtáku co nejkratší, zlepší se tím tuhost, a tudíž i stabilita a bezpečnost vrtacích aplikací
- Pro aplikace vyžadující dlouhý dosah nástroje je k dispozici zakázkové provedení vrtáku CoroDrill® 870. To umožňuje prodloužení těla vrtáku v části, kde nemá drážky pro odvod třísek
Pro dosažení maximální výkonnosti využijte na zakázku zhotovené hlavice
- Vrtací hlavice s ostrými řeznými hranami umožňují snížení síly posuvu a rizika vzniku nárůstku na břitu
- Zaoblením rohů se zvýší jejich pevnost a u některých aplikací lze dosáhnout i prodloužení životnosti nástroje. Rovněž dochází ke snížení tvorby otřepů na výstupu z díry na minimum
Podrobnější informace:
Více informací o možnostech zakázkových řešení Tailor Made vám poskytne lokální specialista na vrtání.
Nejdůležitější novinky
Analýza utváření třísek
Film s užitečnými radami společnosti Sandvik Coromant pro analýzu utváření třísek u symetrických vrtáků.
Minimalizace obvodového házení nástrojů u rotačních aplikací
Film s užitečnými radami společnosti Sandvik Coromant na téma, jak zajistit snížení obvodového házení u monolitních karbidových vrtáků a vrtáků s výměnnými vrtacími hlavicemi.
