InvoMilling™

Oprogramowanie CAD/CAM InvoMilling®

InvoMilling® to niezwykle wszechstronna technologia wytwarzania kół zębatych, wielowypustów z uzębieniem zewnętrznym oraz kół zębatych stożkowych o zębach prostych, bardzo atrakcyjna w produkcji małoseryjnej oraz tam, gdzie podstawowe znaczenie ma krótki realizacji produkcji. Rozwiązanie to wykorzystuje możliwości obrabiarek wielozadaniowych i centrów obróbkowych do produkcji kół zębatych o różnych zarysach zębów za pomocą jednego zestawu narzędzi.

Podstawowe korzyści

• Obróbka całego przedmiotu na jednej obrabiarce bez zmiany zamocowania
• Zaktualizowane oprogramowanie InvoMilling® 2.0 opracowane, aby umożliwić szybkie i łatwe tworzenie programów sterowania numerycznego i elastyczność we frezowaniu uzębień kół zębatych

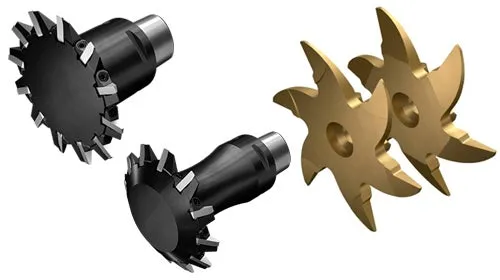

• Oprogramowanie InvoMilling® obsługuje standardowe narzędzia serii CoroMill® 161 i CoroMill® 162 – krótki czas dostawy w porównaniu do dostawy specjalnych narzędzi do frezowania kół zębatych

Zastosowania

• Koła zębate o uzębieniu zewnętrznym i wielowypusty
• Obróbka kół zębatych o zębach prostych i daszkowych oraz kół zębatych stożkowych o zębach prostych
• Z korektą powierzchni bocznej lub bez
• Moduły: 0,8‒100 mm
• Obróbka zgrubna i wykończeniowa
• Produkcja mało- i średnioseryjna

Sposób użytkowania

Zachęcamy do obejrzenia filmu, na którym można zobaczyć, w jaki sposób w trzech łatwych krokach stworzyć gotowy program sterowania numerycznego za pomocą oprogramowania CAD/CAM InvoMilling®:

1. Wprowadzenie opisu geometrii koła zębatego przez import jego parametrów z rysunku.
2. Wybór metody obróbki, zaprogramowanie zabiegu obróbki zgrubnej oraz wykończeniowej, wybór narzędzia z biblioteki programu.
3. Symulacja obróbki dla potwierdzenia poprawności drogi narzędzia przed automatycznym wygenerowaniem programu sterowania obrabiarką CNC.

Skontaktuj się z nami, aby uzyskać więcej informacji lub zamówić nasz produkt.
