CoroDrill® 860
CoroDrill® 860は、高速で円滑な穴あけ加工および高い金属加工効率により、最大の生産性を実現する超硬ソリッドドリルです。CoroDrill 860の切りくず排出は、切りくずが長い被削材でも短い被削材でも卓越したもので、トラブルのない、高い貫通能力の穴あけ加工を提供します（グリーンライト加工）。
穴
穴に関する最も基本的な3つのパラメータ： 穴タイプと要求される精度により選定する工具が異なります. 穴あけ加工は凹凸面や食い付き/抜け際の傾斜面、交差穴に影響を受けることがあります。
コンポーネント
穴を分析する際は、被削材、部品形状および品質について検討します
機械
機械の影響： 常に考慮すべき事項：
ツールホールディング
生産性は、材種やブレーカの影響のみならず、クランプ保持性能やクランプ精度によっても影響されます。最高の安定性と穴品質を実現するために、常にCoromant CaptoまたはCoroChuck 930を使用し、工具突出し量はできる限り短くしてください。
加工ヒント
推奨事項
- 高精度油圧チャックの使用を推奨
- 内部クーラントの使用を推奨します。最低推奨圧力は10 bar (145 psi) です
CoroChuck™ 930 最高のクランプ力と精度を実現

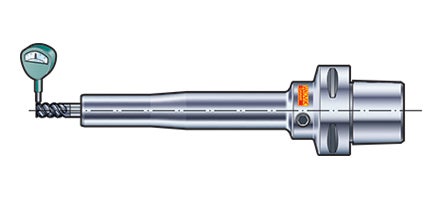

CoroChuck™ 930 ペンシルタイプ：近接性が向上
製品ラインナップ
| チップブレーカ | ドリル | 長さ/径比 | ドリル径 mm (inch) | クーラント | シャンクタイプ | 材種 |
| -GM | 標準単径ドリル | 3‒8 | 3-16 (0.118‒0.63) | 内径/外径 | 円筒 DIN 6535 HA | X1BM |
| -GM | 標準複径ドリル | 3 | 3-14 (0.118‒0.55) | 内径 | 円筒 DIN 6535 HA | X1BM |
| -SM | 標準単径ドリル | 2-5 | 3-16 (0.118‒0.63) | 内径 | 円筒 DIN 6535 HA | 1210 |
| -SD | 標準単径ドリル | 3-8 | 3-16 (0.118‒0.63) | 内径 | 円筒 DIN 6535 HA | S2BM |
| -PM | 標準単径ドリル | 2–3 | 3−20 (0.118−0.787) | 内径/外径 | 円筒 DIN 6535 HA | P1BM |
| 4–5 | 3−20 (0.118−0.787) | 内径/外径 | 円筒 DIN 6535 HA | P1BM | ||
| 7–8 | 3−16 (0.118−0.630) | 内径 | 円筒 DIN 6535 HA | P1BM | ||
| -PM | ステップおよび面取りドリル | 3 | 3.35−17.50 (0.132−0.689) | 内径 | 円筒 DIN 6535 HA | P1BM |
| -NM | 標準単径ドリル | 3, 8 | 3−20 (0.118−0.787) | 内径 | 円筒 DIN 6535 HA | H10F |
| -MM | 標準単径ドリル | 3 | 3−20 (0.118−0.787) | 内径 | 円筒 DIN 6535 HA | M2BM |
| 5 | 3−20 (0.118−0.787) | 内径 | 円筒 DIN 6535 HA | M2BM | ||
| 8 | 3−16 (0.118−0.630) | 内径 | 円筒 DIN 6535 HA | GC2214 |
