CoroMill® MS20
Nový vývojový stupeň rohového frézování
Nekompromisně dokonalá
Při rohovém frézování byste se neměli uchylovat ke kompromisům. Ať už upřednostňujete bezpečné a bezproblémové obrábění, vysokou produktivitu, nebo vyšší hospodárnost, nová koncepce CoroMill® MS20 pro frézování do rohu splní vaše očekávání.

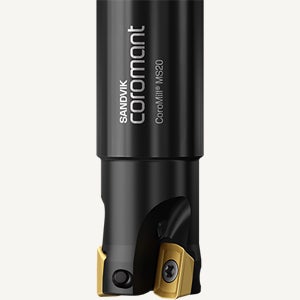

Spolehlivý silák
Fréza CoroMill® MS20 se vyznačuje robustním tělem a spolehlivým upínacím rozhraním, díky čemuž dosahuje vynikající spolehlivosti, předvídatelnosti a bezpečnosti — aniž by došlo ke snížení výkonnosti.
Dvoubřitá dokonalost
K dispozici jsou břitové destičky se dvěma řeznými hranami s geometriemi optimalizovanými pro obrábění materiálů ISO M a ISO S, které jsou zárukou vynikající výkonnosti a delší životnosti nástroje.
Výhody
- Bezpečnost prováděných operací vyplývající z vysoké úrovně opakovatelnosti a předvídatelnosti umožňuje bezobslužný průběh obráběcího procesu
- Robustní a spolehlivé upínací rozhraní umožňuje bezpečné a bezproblémové obrábění
- Vysoká přesnost této koncepce umožňuje vynikající kontrolu rozměrové přesnosti a dosažení špičkové kvality obrobeného povrchu
- Nízká celková spotřeba nástrojů vede ke zvýšení nákladové efektivity a environmentálně šetrnějšímu podnikání
Použití
Oblasti použití:
- Opakované frézování do rohu s přesným úhlem 90 stupňů, čelní frézování, výroba dutin, obrábění rohů, postupné zahlubování po lineární nebo kruhové dráze, frézování drážek do plného materiálu a ponorné frézování
- Pro dokončování i hrubování
Hlavní cílová průmyslová odvětví a hlavní typy součástí:
- Výroba zařízení pro ropný a plynárenský průmysl: tělesa ventilů, sběrače, spojovací prvky
- Letecký průmysl: přistávací podvozek, opláštění motoru
Oblasti použití dle ISO
Sortiment produktů
Těleso frézy
- Rozsah průměrů: 15.8–84 mm (ekvivalent v palcových jednotkách)
- Úhel nastavení (KAPR): přesně 90°
- Vnitřní přívod řezné kapaliny
- Možnost využití postupného zahlubování
Břitové destičky
- Velikost břitových destiček (IC): IC10
- Úhel nastavení: přesně 90º
- Maximální hloubka řezu: 9 mm (0.354 inch)
- Doporučená hloubka řezu: 4 mm (0.157 inch)
- Poloměr zaoblení rohu: 0.2, 0.4, 0.8 a 1.6
Geometrie břitových destiček
E-L50
Po obvodu broušená geometrie
- Optimalizovaná geometrie pro frézování do rohu a frézování dutin v titanových slitinách
- Lehký řez
- Užší tolerance jsou zárukou vyšší kvality obrobených součástí a delší životnosti břitových destiček
- Usměrňuje utváření a odvádění třísek v materiálech snadno ulpívajících na břitu či tvořících dlouhé třísky
- Předvídatelný a rovnoměrný průběh opotřebení
M-M20
Přímo lisovaná geometrie
- Optimalizovaná geometrie vhodná pro všechny oblasti použití při obrábění austenitických korozivzdorných ocelí, zejména pro frézování do rohu
- Geometrie s lehkým řezem pro obrábění duplexních korozivzdorných ocelí a slitin Inconel
- Výborná bezpečnost břitu a bezproblémové obrábění s dlouhým vyložením nástroje
- Předvídatelný a rovnoměrný průběh opotřebení

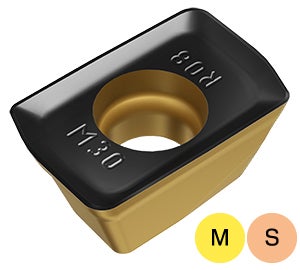

M-M30
Přímo lisovaná geometrie
- První volba pro střední a těžké obrábění duplexních korozivzdorných ocelí a slitin Inconel
- Zesílení v oblasti poloměru zvyšuje bezpečnost celého rohu
- Maximální rychlosti úběru kovu, jedná-li se o stabilní aplikace
- Kontrolovaný průběh opotřebení poloměru rohu přináší zvýšení výkonnosti při frézování hran a obrysů a výrobě dutin (ae ≤ 25%) ve všech typech materiálů ISO S a ISO M
Nejdůležitější informace
CoroMill® MS20 - Nové pojetí rohového frézování
Koncepce CoroMill® MS20 byla důkladně vyvinuta pro hrubovací až dokončovací operace při obrábění korozivzdorných ocelí a žárovzdorných slitin a nabízí vynikající výsledky ve všech oblastech
Video ukázka: CoroMill® MS20
Koncepce CoroMill® MS20 pro hrubovací až dokončovací rohové frézování materiálů ISO M a ISO S. Podívat se na ni v akci můžete zde.
Odborné znalosti problematiky obrábění kovů: Frézování
Náplní této kapitoly jsou aplikační znalosti a tipy pro frézování všeho druhu. Zde si můžete procvičit znalosti z oblasti čelního a rohového frézování.
