CoroMill QD

ค่าการตัด

เมตริก

หน้าลาย	เกรด	vc ม./นาที ​ ​ ​ ​ ​
		เส้นผ่านศูนย์กลาง <160 มม.
		ISO P	ISO M	ISO K	ISO N	ISO S	ISO H
PL ​	1030	220 (270–180)	220 (290–180)
	4340	220 (270–180)
PM ​ ​	1030	220 (270–180)
	​1130	​220 (270-180)	​	​	​	​	​
	4340	220 (270–180)
​PH ​	​1130	​220 (270–180)	​	​	​	​	​
	​4340	​220 (270–180)	​	​	​	​	​
ML ​	1040	180 (200–160)	180 (225–160)			30 (60–20)
	2040		230 (275–210)
MM ​	1040	180 (200–160)	180 (225–160)			30 (60–20)
	2040		230 (275–210)
KL ​	1020			190 (205–165)
	3330			220 (250–190)
​KM ​	​1020	​	​	​190 (205-165)	​	​	​
	​3330	​	​	​220 (250-190)	​	​	​
SL ​	1030		220 (270–180)			35 (80–30)	30 (45–25)
	S30T		240 (310–220)			40 (80–30)	40 (45–30)
SM ​ ​	1030		220 (270–180)			35 (80–30)	30 (45–25)
	S30T		240 (310–220)			40 (80–30)	40 (45–30)
	S40T		210 (275–190)			35 (80–30)
NL	H13A			​	985 (1030–945)



หน้าลาย	เกรด	vc ม./นาที ​ ​ ​
		เส้นผ่านศูนย์กลาง >160 มม. ​ ​ ​
		ISO P	ISO M	ISO K	ISO N
PL	1030	180 (270–180)	180 (290–180)
​	4340	180 (270–180)
PM	1030	180 (270–180)
​	​1130	​180 (270–180)	​	​	​
​	4340	180 (270–180)
​PH	​1130	​180 (270–180)	​	​	​
​	​4340	​180 (270–180)	​	​	​
ML	1040	160 (200–160)	160 (225–160)
​	2040		210 (275–210)
MM	1040	160 (200–160)	160 (225–160)
​	2040		210 (275–210)
KL	1020			160 (205–165)
​	3330			190 (250–190)
​KM	​1020	​	​	​160 (205–165)	​
​	​3330	​	​	​190 (250–190)	​
SL	1030		200 (270–180)
​	S30T		210 (310–220)
SM	1030		200 (270–180)
​	S30T		210 (310–220)
​	S40T		190 (275–190)
NL	H13A			​	985 (1030–945)



หมายเหตุ:
สำหรับ Inconel ค่า v_c ที่แนะนำ = 25 (45–20) ม./นาที
สำหรับไทเทเนียม ค่า v_c ที่แนะนำ = 35 (80–30) ม./นาที

นิ้ว

หน้าลาย	เกรด	vc ฟุต/นาที ​ ​ ​ ​ ​
		เส้นผ่านศูนย์กลาง <6 นิ้ว
		ISO P	ISO M	ISO K	ISO N	ISO S	ISO H
PL	1030	720 (880–590)	220 (290–180)
​	4340	720 (880–590)
PM	1030	720 (880–590)
​	​	​	​	​	​	​	​
​	4340	720 (880–590)
​PH	​1130	​720 (880-590)	​	​	​	​	​
​	​4340	​720 (880-590)	​	​	​	​	​
ML	1040	590 (655–525)	590 (655–525)			95 (195–65)
​	2040		590 (655–525)
MM	1040	590 (655–525)	590 (655–525)			95 (195–65)
​	2040		755 (900–685)
KL	1020			620 (670–540)
​	3330			720 (885–590)
​KM	​	​	​	​620 (670-540)	​	​	​
​	​	​	​	​720 (820-620)	​	​	​
SL	1030		720 (885–590)			115 (260–65)	95 (145–80)
​	S30T		785 (1015–720)			130 (260–65)	130 (145–95)
SM	1030		720 (885–590)			115 (260–65)	95 (145–80)
​	S30T		785 (1015–720)			130 (260–65)	130 (145–95)
​	S40T		685 (900-620)			115 (260–65)
NL	H13A			​	3230 (3380–3100)



หน้าลาย	เกรด	vc ฟุต/นาที ​ ​ ​
		เส้นผ่านศูนย์กลาง >6 นิ้ว ​ ​ ​
		ISO P	ISO M	ISO K	ISO N
PL	1030	590 (885–590)	590 (950–590)
​	4340	590 (885–590)
PM	1030	590 (885–590)
​	​1130	​590 (885–590)	​	​	​
​	4340	590 (885–590)
​PH	​1130	​590 (885–590)	​	​	​
​	​4340	​590 (885–590)	​	​	​
ML	1040	525 (655–525)	525 (735–525)
​	2040		685 (900–685)
MM	1040	525 (655–525)	525 (735–525)
​	2040		685 (900–685)
KL	1020			520 (670–540)
​	3330			620 (820–620)
​KM	​	​	​	​520 (670–540)	​
​	​	​	​	​620 (820–620)	​
SL	1030		655 (885–590)
​	S30T		685 (1015–720)
SM	1030		655 (885–590)
​	S30T		685 (1015–720
​	S40T		620 (900–620)
NL	H13A			​	3230 (3380–3100)



หมายเหตุ:
สำหรับ Inconel ค่า v_c ที่แนะนำ = 80 (145–65) ฟุต/นาที
สำหรับไทเทเนียม ค่า v_c ที่แนะนำ = 115 (260–100) ฟุต/นาที



คำแนะนำ

แรงบิด





*หมายเหตุ: ไม่ใช่สกรูเคาน์เตอร์ซิงค์

แรงดันน้ำหล่อเย็น

แรงดันน้ำหล่อเย็นภายในที่สูงขึ้นช่วยเพิ่มประสิทธิภาพให้กับการคายเศษ

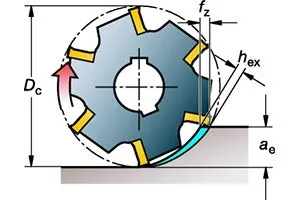

ความหนาสูงสุดของเศษ - h_ex

เมตริก

​หน้าลาย	เกรด ​	hex ​
		ISO P	ISO M	ISO K	ISO N	ISO S	ISO H
​PL ​	1030	0.05 (0.02–0.08)	0.05 (0.02–0.08)
	4340	0.05 (0.02–0.08)
​PM ​ ​	​1030	​0.11 (0.07–0.15)	​	​	​	​	​	​ขนาดช่องใส่ E, F, G, H, J
	​1130	​0.11 (0.07–0.15)	​	​	​	​	​
	​4340	​0.11 (0.07–0.15)	​	​	​	​	​
​PM ​ ​	​1030	​0.10 (0.07–0.10)	​	​	​	​	​	​ ขนาดช่องใส่ K
	​1130	​0.10 (0.07–0.10)	​	​	​	​	​
	​4340	​0.10 (0.07–0.10)	​	​	​	​	​
​PH ​	​1130	​0.11 (0.04–0.13)	​	​	​	​	​	​ขนาดช่องใส่ E, F, G, H, J
	​4340	​0.11 (0.04–0.13)	​	​	​	​	​
​PH ​	​1130	​0.10 (0.04–0.10)	​	​	​	​	​	​ขนาดช่องใส่ K
	​4340	​0.10 (0.04–0.10)	​	​	​	​	​
​ML ​	​1040	​0.04 (0.01–0.07)	​0.04 (0.01–0.07)	​	​	​0.11 (0.07–0.15)	​	​ ​
	​2040	​	​0.04 (0.01–0.07)	​	​	​	​
​MM ​	​1040	​0.08 (0.04–0.12)	​0.08 (0.04–0.12)	​	​	​0.11 (0.07–0.15)	​	​ ​
	​2040	​	​0.08 (0.04–0.12)	​	​	​	​
​KL ​	​1020	​	​	​0.11 (0.02–0.15)	​	​		​ ​
	​3330	​	​	​0.11 (0.02–0.15)	​	​	​
​KM ​	​1020	​	​	​0.11 (0.02–0.15)	​	​		​ ​
	​3330	​	​	​0.11 (0.02–0.15)	​	​	​
​SL ​	​1030	​	​0.04 (0.01–0.07)	​	​	​0.04 (0.01–0.07)	​0.04 (0.01–0.07)	​ ​ ​ ​ ​
	​S30T	​	​0.04 (0.01–0.07)	​	​	​0.04 (0.01–0.07)	​0.04 (0.01–0.07)
​SM ​ ​	​1030	​	​0.08 (0.04–0.12)	​	​	​0.08 (0.04–0.12)	​0.08 (0.04–0.12)
	​S30T	​	​0.08 (0.04–0.12)	​	​	​0.08 (0.04–0.12)	​0.08 (0.04–0.12)
	​S40T	​	​0.08 (0.04–0.12)	​	​	​0.08 (0.04–0.12)	​
​NL	​H13A	​	​	​	​0.13 (0.01–0.25)		​



นิ้ว



​หน้าลาย	เกรด ​	hex ​
		ISO P	ISO M	ISO K	ISO N	ISO S	ISO H	​ ​
​PL ​	1030	0.002 (0.001–0.003)	0.002 (0.001–0.003)
	4340	0.002 (0.001–0.003)
​PM ​ ​	​1030	0.004 (0.003–0.003)	​	​	​	​	​	​ขนาดช่องใส่ E, F, G, H, J
	​1130	0.004 (0.003–0.003)​	​	​	​	​	​
	​4340	​0.004 (0.003–0.003)	​	​	​	​	​
​PM ​ ​	​1030	0.004 (0.003–0.003)	​	​	​	​	​	​ ขนาดช่องใส่ K
	​1130	0.004 (0.003–0.003)	​	​	​	​	​
	​4340	​0.004 (0.003–0.003)	​	​	​	​	​
​PH ​	​1130	0.004 (0.002–0.003)	​	​	​	​	​	​ขนาดช่องใส่ E, F, G, H, J
	​4340	​0.004 (0.002–0.003)	​	​	​	​	​
​PH ​	​1130	​0.004 (0.002–0.003)	​	​	​	​	​	​ขนาดช่องใส่ K
	​4340	​0.004 (0.002–0.003)	​	​	​	​	​
​ML ​	​1040	0.002 (0.001–0.003)	​0.002 (0.001–0.003)	​	​	​0.002 (0.001–0.003)	​	​ ​
	​2040	​	0.002 (0.001–0.003)	​	​	​	​
​MM ​	​1040	0.003 (0.002–0.005)​	0.003 (0.002–0.005)	​	​	0.003 (0.002–0.005)	​	​ ​
	​2040	​	0.002 (0.002–0.005)​	​	​	​	​
​KL ​	​1020	​	​	0.004 (0.001–0.006)	​	​		​ ​
	​3330	​	​	0.004 (0.001–0.006)	​	​	​
​KM ​	​1020	​	​	0.004 (0.001–0.006)	​	​		​ ​
	​3330	​	​	0.004 (0.001–0.006)	​	​	​
​SL ​	​1030	​	​0.002 (0.001–0.003)	​	​	​0.002 (0.001–0.003)	​0.002 (0.001–0.003)	​ ​ ​ ​ ​
	​S30T	​	​0.002 (0.001–0.003)	​	​	​0.002 (0.001–0.003)	​0.002 (0.001–0.003)
​SM ​ ​	​1030	​	​0.003 (0.002–0.005)	​	​	​0.003 (0.002–0.005)	​0.003 (0.002–0.005)
	​S30T	​	​0.003 (0.002–0.005)	​	​	​0.003 (0.002–0.005)	​0.003 (0.002–0.005)
	​S40T	​	​0.003 (0.002–0.005)	​	​	​0.003 (0.002–0.005)	​​
​NL	​H13A	​	​	​	0.005 (0.001–0.01)		​




หมายเหตุ: h_ex สูงสุดสำหรับขนาดช่องใส่ K จะมีค่าจำกัดเนื่องจากตัวหัวกัด

คำแนะนำสำหรับหัวกัดที่มีเส้นผ่านศูนย์กลาง 63 มม. (2.5 นิ้ว)

• หน้าลาย PL เป็นตัวเลือกแรกสำหรับกลุ่มวัสดุ ISO P

• ใช้ค่า hex ไม่เกิน 70% ของค่า hex ที่แนะนำเมื่อใช้รูปทรง PM

• ไม่แนะนำให้ใช้รูปทรง PH
