CoroPlex® YT
Toczenie we wszystkich kierunkach w ustawieniu wzdłuż osi Y

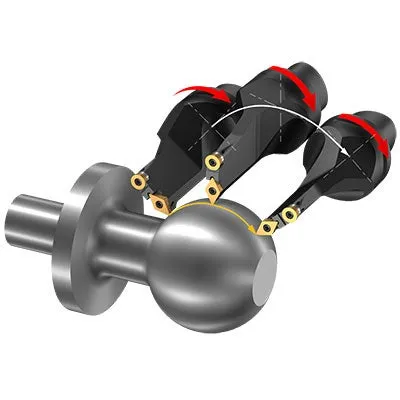

Jedno narzędzie do wszystkich czynności obróbkowych
Toczenie w ustawieniu wzdłuż osi Y to metoda jednoczesnego toczenia z użyciem trzech osi, w której narzędzie obraca się wokół swojego środka. Płytka jest umieszczana w celu obróbki na płaszczyźnie Y-Z, a oś wrzeciona frezarskiego dokonuje interpolacji podczas toczenia. W rezultacie możliwa jest obróbka złożonego kształtu lub wybrania za pomocą jednego narzędzia.

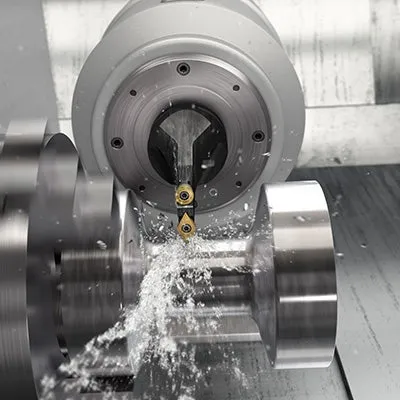

Mniejsza chropowatość powierzchni przedmiotu
Stosując toczenie we wszystkich kierunkach, można wykończać złożone kształty w jednym przejściu bez „łączeń”. Płytki typu wiper mogą być ustawione prostopadle do powierzchni, dając efekt wygładzania także w przypadku stożkowych powierzchni.

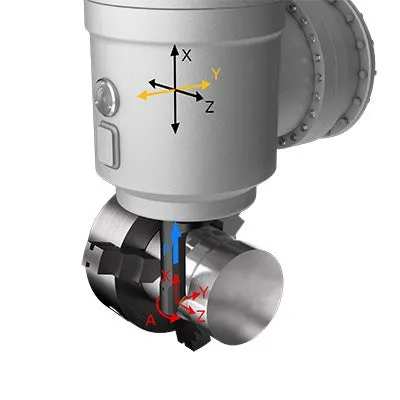

Stabilny przebieg obróbki z optymalną kontrolą spływu wiórów
Podczas toczenia wzdłuż osi Y całkowita siła skrawania ukierunkowuje się do wrzeciona frezarskiego obrabiarki, co zapewnia dużą stabilność obróbki. Utrzymywanie stałego kąta przystawienia podczas obróbki umożliwia optymalną kontrolę spływu wiórów.

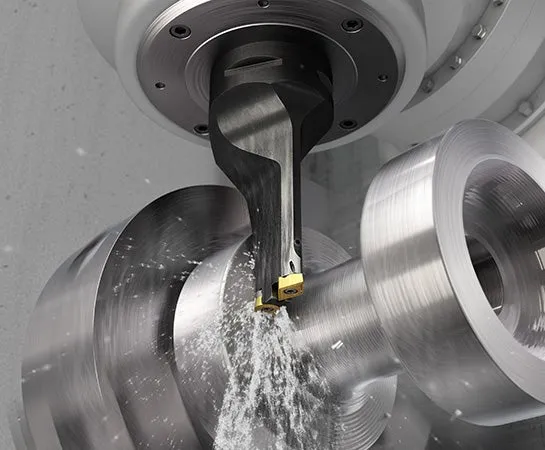

Obszar zastosowań
- Jednoczesne toczenie trójosiowe z interpolacją osi wrzeciona frezarskiego
- Narzędzi można używać w trybie „statycznym” z zablokowanym wrzecionem do elastycznego podejścia dwuosiowego z szybkimi zmianami płytek
- Wszystkie operacje tokarskie z użyciem jednego narzędzia:
obróbka zgrubna, obróbka wykończeniowa, toczenie wzdłużne, planowanie i profilowanie - Do wszystkich materiałów
- Dobór narzędzi
- CoroTurn® YT: Przedmioty z kieszeniami i wybraniami
- CoroTurn® Prime: wały i przedmioty z podcięciami
Asortyment produktów
Rodziny produktów
- CoroPlex® YT
- CoroTurn® Prime
Coromant Capto®
- Rozmiar oprawki: C6
CoroTurn® 107
- Płytka główna: RC1204MP (Złącze szynowe)
- LF2: 125 mm (4.92 cala)
- HF2: 10 mm (0.394 cala)
- WF2: 6 mm (0.236 cala)
CoroTurn® TR
- Płytka główna: TR-DC1308
- KAPR: 62.5°
- LF1: 125 mm (4.92 cala)
- HF1: 30 mm (1.18 cala)
- WF1: 0.48 mm (0.019 cala)
CoroTurn® Prime
- Płytka główna: CP-A1108
- KAPR 1: 112.5°
- KAPR 2: 27.5°
- MRAT: 45°
- LF: 125 mm (4.92 cala)
- LPR: 134.6 mm (5.30 cala)
Narzędzia niestandardowe
- Stwórz zoptymalizowane narzędzie, którego głębokość skrawania i zakres średnic będą pasować dokładnie do wymogów Twojego przedmiotu.
- Inne rozmiary złączy HSK-63T i Coromant Capto® C5-C8 są dostępne na żądanie.
Wymagane parametry obrabiarki
- Tokarkofrezarki lub frezarkotokarki
- Opcje umożliwiające interpolację w osi wrzeciona frezarskiego podczas toczenia
- Stała prędkość skrawania w płaszczyźnie Y-Z
Programowanie
Toczenie w ustawieniu wzdłuż osi Y jest obsługiwane przez naszym partnerów z branży oprogramowania CAM.
Polecamy
Metoda toczenia w ustawieniu wzdłuż osi Y
Jak właściwie działa toczenie w ustawieniu wzdłuż osi Y? Zobacz animację, aby pogłębić fundamenty wiedzy.
Film z demonstracją narzędzia: Toczenie w ustawieniu wzdłuż osi Y
Zobacz metodę w akcji.
Toczenie we wszystkich kierunkach przy użyciu CoroTurn® Prime
Metoda PrimeTurning™ umożliwia toczenie w sposób znacznie bardziej wydajny i produktywny niż toczenie konwencjonalne. Połączenie tej metody z toczeniem w połączeniu wzdłuż osi Y powoduje jeszcze większy wzrost produktywności.
