CoroChuck® 930
Precyzyjna oprawka zaciskowa z mocowaniem hydraulicznym Do frezowania, wiercenia i rozwiercania wymagającego precyzji i dobrego zabezpieczenia przed wysunięciem narzędzia z oprawki Dostępne dla większości popularnych złączy obrabiarek
Instrukcje

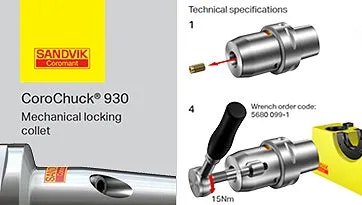

Zobacz, jak łatwo można zwiększyć niezawodność produkcji dzięki tulei zaciskowej z mechaniczną blokadą chwytów Weldon.Ustawianie blokady mechanicznej
Zobacz, jak zamontować tuleję.Film instruktażowy: Tuleja zaciskowa do frezów z chwytem Weldon
Wskazówki dotyczące zastosowań
Klucz dynamometryczny

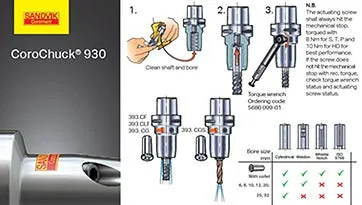

Aby osiągnąć najlepsze wyniki i powtarzalność obróbki, należy zawsze korzystać z klucza dynamometrycznego 5680 099-01. Śruba ustalająca zawsze natrafi na ograniczenie mechaniczne po gwarantującym najlepsze wyniki dokręceniu z momentem 8 Nm (S, T, P) i 10 Nm (HD). Jeśli po zastosowaniu zalecanego momentu obrotowego śruba nie natrafi na ograniczenie mechaniczne, należy sprawdzić stan klucza dynamometrycznego i śruby ustalającej.
Tuleje zaciskowe
Oprawkę CoroChuck™ 930 można stosować z redukcyjną tuleją zaciskową lub bez niej. Do wewnętrznego podawania chłodziwa należy stosować tuleję typu 393.CGS, do zewnętrznego podawania chłodziwa zalecane są tuleje 393.CG, 393.CF i 393.CLF
Narzędzie do wyjmowania tulejek cylindrycznych
| Oznaczenie zamówieniowe | Do tulei zaciskowej o średnicy |
| 5680 061-01 | 12 mm |
| 5680 061-03 | 20 mm |
| 5680 061-04 | 25 mm |
| 5680 061-05 | 32 mm |
Chwyty narzędzi
Tabela rodzajów chwytu narzędzia, które mogą być mocowane przy użyciu oprawki CoroChuck® 930 (z tuleją zaciskową lub bezpośrednio).
Cylindryczny (walcowy gładki) |
Weldon |
Whistle Notch |
ISO 9766 | |||||
| Z tuleją zaciskową | ✔ | ✔ | ✔ | ✔ | ||||
| Bezpośrednio w oprawce, średnica: 6, 8, 10, 12, 20 mm | ✔ | ✔ | ✖ | ✖ | ||||
| Bezpośrednio w oprawce, średnica: 25, 32 mm 1, 1¼ in | ✔ | ✖ | ✖ | ✖ | ||||
Zalecenia

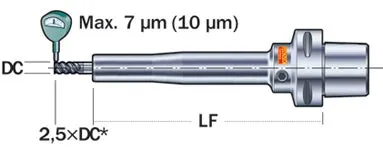

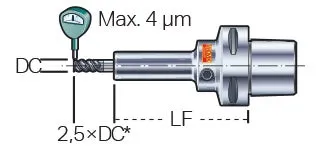

Maksymalna odchyłka bicia
| P, S, HD | P, S |
 |
 |
*) 2.5×DC i maks. 50 mm (1.97 in)
Minimalne przenoszenie momentu obrotowego*)
Nm
| Wielkość otworu mocujacego |
P |
S |
HD | |
| mm | 6 | 12 Nm | 18 Nm | |
| 8 | 25 Nm | 28 Nm | ||
| 10 | 50 Nm | 55 Nm | ||
| 12 | 77 Nm | 80 Nm | ||
| 20 | 255 Nm | 300 Nm | 400 Nm | |
| 25 | 400 Nm | 600 Nm | ||
| 32 | 900 Nm | |||
| in | 1 | 295 lbf-ft | ||
| 1¼ | 664 lbf-ft | |||
*) Sprawdzono na chwycie o tolerancji min. h6

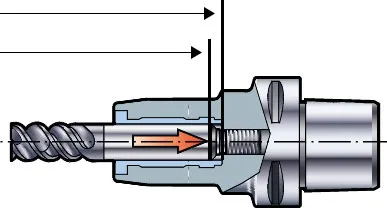

Min./maks. długość mocowania
Wersja |
Średnica otworu mocującego, mm |
Min. mm |
Maks. mm |
Możliwość regulacji śruby w zakresie 10 mm (0.394 in) |
| P | 6 | 27 | 37 | Brak śruby |
| P | 8 | 27 | 37 | Brak śruby |
| P | 10 | 31 | 41 | 5512 066-09 (M5) |
| P | 12 | 36 | 46 | 5512 066-09 (M5) |
| P | 20 | 41 | 51 | 5512 066-13 (M12×1) |
| S, T | 6 | 27 | 37 | 5512 066-09 (M5)* |
| S, T | 8 | 27 | 37 | 5512 066-10 (M6)* |
| S, T | 10 | 31 | 41 | 5512 066-10 (M6)* |
| S, T | 12 | 36 | 46 | 5512 066-12 (M10×1)* 5512 066-11 (M8)** |
| S, T, HD | 20 | 41 | 51 | 5512 066-13 (M12×1)* 5512 066-11 (M8)** |
| S, HD | 25 | 47 | 57 | 5512 066-13 (M12×1) |
| HD | 32 | 51 | 61 | 5512 066-13 (M12×1) |
| *Maks. |
|
| Min. | |
Wersja | Średnica otworu, in | Min. in | Maks. in | Możliwość regulacji śruby, |
| S | 1 | 1.850 in | 2.244 in | 5512 066-13 (M12×1) |
| HD | 1¼ | 2.008 in | 2.401 in | 5512 066-13 (M12×1) |
Wersja: P = Pencil (wydłużona)
S = Slender (smukła)
HD = Heavy Duty (do ciężkiej obróbki)
T = Turning (do tokarek)
* Brak dostępnych śrub do Coromant Capto® C3, HA04 i T.
** Śruba do BT30 i BT30 BIG-PLUS®
W zastosowaniach, w których spodziewane jest wystąpienie dużej wartości momentu obrotowego, aby uzyskać najlepsze parametry pracy, należy zawsze mocować zarówno chwyt narzędzia, jak i tulei na maksymalnej dostępnej długości.
Minimalne watości przenoszonego momentu obrotowego przy zastosowaniu redukcyjnej tulei zaciskowej, Nm
|
P | Średnica otworu z redukcyjną tuleją zaciskową, mm |
||||||||
| 4 | 6 | 8 | 10 | 12 | 16 | 18 | 20 | ||
|
Średnica otworu | 6 | 6 | 12 | | | | | | |
| 12 | 10 | 17 | 28 | 44 | 77 | | | | |
| 20 | 30 | 34 | 60 | 65 | 95 | 135 | 195 | 255 | |
|
S | Średnica otworu z redukcyjną tuleją zaciskową, mm |
|||||||
| 6 | 8 | 10 | 12 | 16 | 18 | 20 | ||
|
Średnica otworu | 12 | 20 | 40 | 60 | 80 | | | |
| 20 | 40 | 80 | 100 | 125 | 200 | 250 | 300 | |
|
HD | Średnica otworu z redukcyjną tuleją zaciskową, mm |
||||||
| 12 | 16 | 18 | 20 | 25 | 32 | ||
|
Średnica otworu | 20 | 150 | 230 | 290 | 370 | | |
| 25 | 200 | 350 | 420 | 530 | 600 | | |
| 32 | 240 | 320 | 350 | 400 | 540 | 900 | |

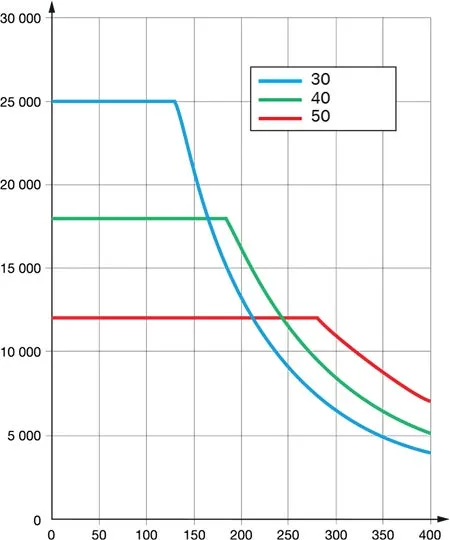

Dopuszczalna prędkość obrotowa wrzeciona - Stożki 7/24
|
Prędkość obrotowa wrzeciona n (obr./min) |
|
|
|

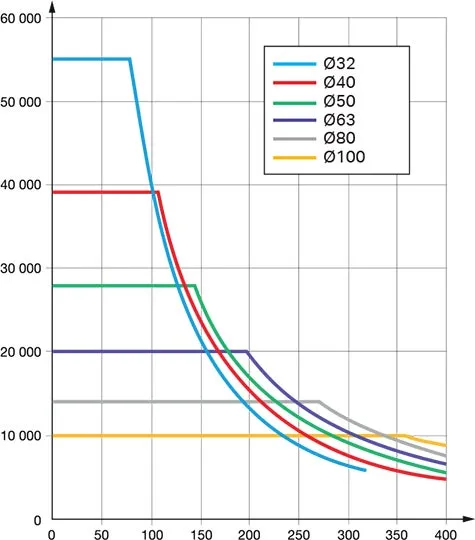

Dopuszczalna prędkość obrotowa wrzeciona - HSK-A, Coromant Capto®
|
Prędkość obrotowa wrzeciona n (obr./min) |
|
|
|
Wyważenie zgodnie z normą ISO 16084 (więcej informacji znajdziesz w Bazie wiedzy, patrz: Wyważenie i prędkość obrotowa).
Sposób oznaczania
| 930 | - | HA | 10 | - | S | - | 20 | - | 068 | |||
| 1 | 2 | 3 | 4 | 6 | 7 | |||||||
2- Konstrukcja złącza po stronie obrabiarki
| C | Coromant Capto® |
| HA | HSK A |
| HE | HSK E |
| I | ISO |
| IB | ISO BIG-PLUS |
| V | CAT V |
| VB | CAT V BIG-PLUS |
| B | MAS BT |
| BB | MAS-BT BIG-PLUS |
| CC | C3, C4, C5, C6, C8, C10 |
| HSK | HA04, HA05, HA06, HA08 HA10,HA12 |
| Stożek | B30, B40, B50, BB30, BB40, BB50 I30, I40, I50, I60, IB30, IB40, IB50 V40, V50, V60, VB40, VB50, |
| HD | Wersja Heavy Duty (do ciężkiej obróbki) |
| S | Wersja Slender (smukła) |
| P | Wersja Pencil (wydłużona) |
7- Długość programowa
