CoroCut® QD
Najbardziej niezawodny system do odcinania

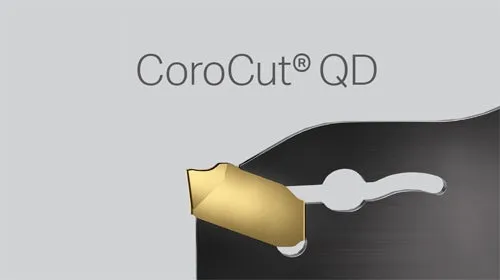

Instrukcje obsługi dla narzędzi
Zobacz i pobierz instrukcje obsługi:

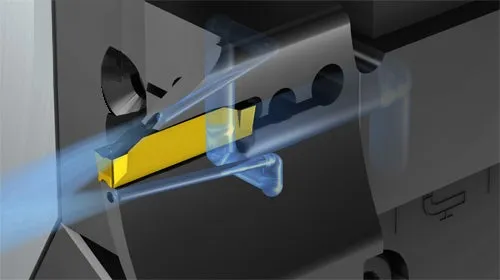

Instrukcje obsługi dla oprawek
Zobacz i pobierz instrukcje obsługi:
Adaptery do listew przecinakowych i oprawek z chwytem systemu QS z rodziny CoroCut® QD
Przecinanie w ustawieniu wzdłuż osi Y: ustawienie wstępne w obrabiarce wielozadaniowej
W obrabiarkach wielozadaniowych do pomiaru długości narzędzia zwykle wykorzystywany jest przyrząd optyczny znajdujący się na zewnątrz obrabiarki.
Przecinanie w ustawieniu wzdłuż osi Y: pomiar sondą wewnątrz centrum tokarskiego
Podczas odcinania w centrach tokarskich do pomiaru długości narzędzia zwykle wykorzystywana jest sonda znajdująca się wewnątrz obrabiarki.
Przecinanie w ustawieniu wzdłuż osi Y: ustawienie dla przecinania wzdłuż osi Y
Zobacz, jak skonfigurować narzędzie z chwytem tradycyjnym w obrabiarce z przesuwną głowicą.
Wskazówki dotyczące zastosowań
Wskazówki dotyczące zastosowań pozwalające zwiększyć trwałość narzędzi
Istnieje szereg wskazówek, których zastosowanie w praktyce pozwala istotnie zwiększyć trwałość narzędzi podczas odcinania.
CoroCut® QD: Odcinanie bez obaw
Ten film przedstawia w obszerny sposób szczegóły dotyczące systemu CoroCut® QD.
Efektywne przecinanie i obróbka rowków
Dowiedz się więcej o tym, w jaki sposób wykonywać przecinanie i obróbkę głębokich rowków bez uszczerbku dla bezpieczeństwa przebiegu obróbki i jej wydajności.
Większa wiedza, większe zyski
Poszerz swoją wiedzę na temat istotnych zalet efektywnego podawania chłodziwa oraz dowiedz się, w jaki sposób wykorzystać w pełni potencjał rozwiązań do przecinania i obróbki rowków.
Zalecenia
Płytki
|
|
|
|
|
||
| Rodzaj materiału | Grupa materiałów wg ISO |
Przecinanie rur |
Przecinanie wałków, dobre warunki |
Przecinanie wałków, trudne warunki |
Obróbka lekko przerywana |
Ciężkie skrawanie przerywane |
| Stal stopowa | P | GC4425 -CF | GC4425 -CM | GCC1135 -CR | GC1135 -CM | GC1135 -CR |
| Stal niskowęglowa | P | GC1125 -CL | GC1125 -CL | GC1135 -CR | GC1135 -CM | GC1135 -CR |
| Stal nierdzewna | M | GC1125 -CM | GC1125 -CM | GC1135 -CM | GC1145 -CM | GC1145 -CM |
| Żeliwo | K | GC4425 -CM | GC4425 -CM | GC1135 -CR | GC1135 -CR | GC1135 -CR |
| Metale nieżelazne | N | H13A -CO | H13A -CO | H13A -CM | H13A -CM | H13A -CM |
| Superstopy żaroodporne i tytan | S | GC1105 -CO | GC1105 -CO | GC1145 -CM | GC1145 -CM | GC1145 -CM |
|
|
|
|
||
| Rodzaj materiału | Grupa materiałów wg ISO |
Obróbka rowków |
Toczenie szerokich rowków |
Profilowanie |
Przecinanie wzdłuż osi Y |
| Stal stopowa | P | GC4425 -CR | GC1125 -TF | GC4335 -RM | GC4425 -CH |
| Stal niskowęglowa | P | GC4425 -CL | GC1125 -TM | GC1125 -RM | GC1225 -CH |
| Stal nierdzewna | M | GC1135 -TF | GC1135 -TF | GC1135 -RM | GC1135 -CH |
| Żeliwo | K | GC4425 -CR | GC1125 -TM | GC4335 -RM | GC4425 -CH |
| Metale nieżelazne | N | H13A -TF | H13A -TF | GC1125 -RM | H13A -CH |
| Superstopy żaroodporne i tytan | S | GC1105 -TF | GC1105 -TF | GC1125 -RM | GC1105 -CO |
- Rozpocząć od płytki pierwszego wyboru i zalecanych parametrów
- Wszystkie zalecenia dotyczą parametrów skrawania bez precyzyjnego podawania chłodziwa
- Stosując precyzyjne podawanie chłodziwa, zwiększyć prędkość o 30–50%
- W płytkach -TF, -CF i -CH zastosowano geometrię Wiper pozwalającą uzyskać bardzo niską chropowatość powierzchni
Zalecenia dotyczące geometrii znajdują się na stronie
Płytki skrawające i ich gatunki do przecinania i obróbki rowków.
