CoroBore® 826
Narzędzie do wytaczania wykończeniowego zapewniające znakomitą kontrolę spływu wiórów
Zalecenia

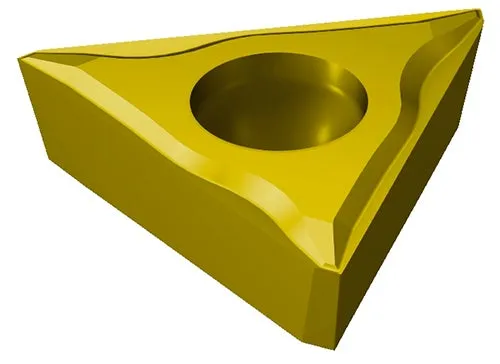

Zalecane płytki
- Wybór TCEX L-F da najlepsze wykończenie powierzchni i najwyższą produktywność (podwójny posuw)
- Geometria MF – łamanie wiórów ze stali nierdzewnej
- Geometria PF – łamanie wiórów ze stali
- Wybrać głębokość skrawania równą lub zbliżoną do promienia naroża
- Jeśli obrabiany przedmiot nie jest sztywny lub nie jest wystarczająco stabilnie zamocowany (ryzyko drgań), wybrać płytki z małym promieniem naroża, jak w geometrii nożowej
Zalecane parametry skrawania
| Materiał | Oznaczenie gatunku | Vc m/min (ft/min) | Ra 0.8 µm (31 µin) | Ra 1.6 µm (63 µin) | ||||
| Płytka | ap mm (in) | fn mm/obr. (in/obr.) | Płytka | ap mm (in) | fn mm/obr. (in/obr.) | |||
| Stal | 46MnVS6 | 180 (591) | TCEX 110302-L-F 1125 | 0.2 (0.008) | 0.25 (0.010) | |||
| TCMT 110304-PF 4325 | 0.4 (0.016) | 0.09 (0.004) | TCMT 110304-PF 4325 | 0.4 (0.016) | 0.13 (0.005) | |||
| Super duplex | F55 | 130 (427) | TCMT 110304-MF 1125 | 0.4 (0.016) | 0.07 (0.003) | TCMT 110304-MF 1125 | 0.4 (0.016) | 0.13 (0.005) |
| Tytan | Ti6AI4V | 50 (164) | TCGX 110204-ALH10 | 0.4 (0.016) | 0.10 (0.004) | TCGX 110204-ALH10 | 0.4 (0.016) | 0.13 (0.005) |
| Aluminium | ALAS9U3Y40 | 270 (886) | TCGX 110204-ALH10 | 0.4 (0.016) | 0.09 (0.004) | TCGX 110204-ALH10 | 0.4 (0.016) | 0.13 (0.005) |
| Żeliwo | K3.2.C.UT | 225 (738) | TCMT 110304-PF 4325 | 0.4 (0.016) | 0.03 (0.001) | TCMT 110304-PF 4325 | 0.4 (0.016) | 0.13 (0.005) |
Przykłady zastosowań
TCMT 110304-PF 4325
Materiał: Stal 1311
|
Głębokość skrawania |
0.4 |
Ra 2.143 |
Ra 2.410 |
Ra 2.185 |
|
0.2 |
Ra 2.099 |
Ra 2.311 |
Ra 2.183 |
|
|
5 |
30 |
70 |
||
|
Ciśnienie, bar (PSI) |
||||
TCEX 110302 L-F 1125
Materiał: Stal nierdzewna 2343
|
Głębokość skrawania |
0.2 |
Ra 0.279 |
Ra 0.240 |
Ra 0.256 |
|
5 |
30 |
70 |
||
|
Ciśnienie, bar (PSI) |
||||
Sposób oznaczania
Oznaczenie produktu – zestawy, średnice 36–154 mm (1.417–6.063 cala)
| 826 | - | 51 | TC09 | - | C4 | HP | |||
| 1 | 2 | 3 | 4 | 5 | |||||
- Rodzina produktów
- Średnice
36–91 mm (1.417–3.583 cala)
Maks. średnica skrawania
92–154 mm (3.622–6.063 cala)
- Rozmiar/typ płytki
- Wielkość złącza
- Cecha produktu
HP: Precyzyjne podawanie chłodziwa
