CoroBore® 825

Narzędzia do wytaczania przeznaczone do precyzyjnej obróbki wykończeniowej

CoroBore® 825

Wymagania: Przyrząd do ustawiania narzędzi

Mocowanie wkładki

  1. Przymocować wkładkę do złącza eliptycznego na suwaku poprzecznym wykończeniowej głowicy wytaczarskiej
  2. Dokręcić śrubę wkładki zalecanym momentem siły. Zalecany moment dokręcenia dla śruby mocującej można znaleźć w znajdującej się poniżej instrukcji użytkowania

Mocowanie wkładki do wytaczania wstecznego

  1. Zdjąć wkręt dociskowy z górnego wylotu cieczy obróbkowej i przyłączyć do dolnego wylotu cieczy obróbkowej
  2. W razie potrzeby, zamocować zestaw do przedłużania suwaka
  3. Obrócić wkładkę o 180° i przymocować do suwaka poprzecznego lub zestawu do przedłużania suwaka
  4. Dokręcić śrubę wkładki zalecanym momentem siły - patrz: instrukcja użytkowania poniżej

Uwaga: Jeśli stosowany jest zestaw do przedłużania suwaka, należy użyć dłuższej śruby dostarczonej w tym zestawie! Przy wytaczaniu od tyłu należy zastosować przeciwny kierunek obrotu! Skontrolować długość narzędzia i długość adaptera. Należy upewnić się, że narzędzie ma możliwość przejścia na wylot przez otwór z występem i nie uderzy w przedmiot obrabiany swoim czołem.

Nastawa średnicy za pomocą narzędzia

  1. Zamocować płytkę
  2. Ustawić wymaganą średnicę na przyrządzie do ustawiania narzędzi
  3. Umieścić narzędzie w przyrządzie do ustawiania narzędzi
  4. Obracając narzędzie znaleźć położenie, w którym rzut ostrza na wyświetlaczu znajduje się w największej odległości od osi
  5. Poluzować śrubę blokującą
  6. Wycofać wkładkę obracając tarczę przeciwnie do ruchu wskazówek zegara, aby ułatwić ustawianie średnicy od mniejszej do większej
  7. Ustawić średnicę obracając tarczę zgodnie z ruchem wskazówek zegara. Regulacja mechanizmu do wytaczania wykończeniowego - patrz: instrukcja użytkowania poniżej
  8. Dokręcić śrubę blokującą zalecanym momentem siły - patrz: instrukcja użytkowania poniżej
  9. Sprawdzić średnicę i długość narzędzia w przyrządzie do ustawiania narzędzi. W miarę możliwości, przenieść dane do układu sterowania obrabiarki

Uwaga: W przypadku CoroBore® 825 EH zakres regulacji wynosi:
C3, trzonek 04, 06, 08 = 1 mm promieniowo
C4, trzonek 10 = 1.5 mm promieniowo

Wytaczanie wsteczne za pomocą CoroBore® 825 Silent Tools™

Przedłużenie suwaka umożliwia obróbkę większego zakresu średnic oraz większy wybór wkładek do wytaczania wstecznego


  • Dla uniknięcia kolizji narzędzia z przedmiotem konieczne jest użycie dodatkowego przedłużenia suwaka
  • Zapewnia takie samo natężenie przepływu wewnętrznie doprowadzanego chłodziwa na krawędź skrawającą, jak w przypadku konwencjonalnego wytaczania

Głowica aluminiowa CoroBore 825 do wytaczania wykończeniowego z tłumieniem drgań

Zakres średnic,
wytaczanie do przodu
mm (in) 		Zakres średnic,
wytaczanie wsteczne
mm (in) 		ZESTAW wkładki do wytaczania wstecznego
(w tym 1 szt. wkładki, 1 szt. przedłużenie suwaka) 		Wkładka do wytaczania wstecznego Zestaw do przedłużenia suwaka
19–36
(0.748–1.417) 		31–48
(1.220–1.890)		 825A-TC06U-BW L825A-AF11STUC06T1 825A-030A
35–56
(1.378–2.205) 		48–69
(1.890–2.717)		 825B-TC06U-BW L825B-AF15STUC06T1 825B-036A
55–167
(2.165–6.575) 		69–181
(2.717–7.126) 		825C-TC09U-BW L825C-AF20STUC0902 825C-048A

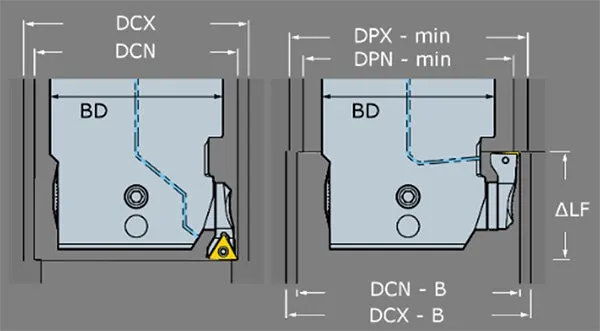

Wkładki do wytaczania wstecznego

Zastosowanie wkładek do wytaczania wstecznego i przedłużenie suwaka zmieni zakres średnic narzędzia.



Metryczny układ jednostek miar
Wielkość adaptera
BD1
Wytaczanie
Przedłużenie suwaka
Wytaczanie wsteczne z pojedynczym przedłużeniem suwaka
i wkładką do wytaczania wstecznego
DCN
DCX
DCN-B
DCX-B
DPN-B
min
DPX-B
min
∆LF narzędzia
18 18 19 23 3 31 35 24.5 26.5 -22
A 20 23 29 3 35 41 27.5 30.5 -22
B 25 28 36 3 40 48 32.5 36.5 -22
C 32 35 45 3.6 48 58 40 45 -32
D 40 44 56 3.6 57 69 48.5 54.5 -32
E 50 55 70 4.8 69 84 59.5 67 -43
F 63 69 87 4.8 83 101 73 82 -43
G 80 86 107 4.8 100 121 90 100.5 -43
H 100 106 137 4.8 120 151 110 125.5 -43
I 130 136 167 4.8 150 181 140 155.5 -43
Anglosaski układ jednostek miar
Wielkość adaptera
BD1
Wytaczanie
Przedłużenie suwaka
Wytaczanie wsteczne z pojedynczym przedłużeniem suwaka
i wkładką do wytaczania wstecznego
DCN
DCX
DCN-B
DCX-B
DPN-B
min
DPX-B
min
∆LF narzędzia
18 0.709 0.748 0.905 0.118 1.220 1.378 0.964 1.043 -0.866
A 0.787 0.906 1.142 0.118 1.378 1.614 1.083 1.201 -0.866
B 0.984 1.102 1.417 0.118 1.575 1.890 1.280 1.437 -0.866
C 1.260 1.378 1.772 0.142 1.890 2.283 1.575 1.772 -1.260
D 1.575 1.732 2.205 0.142 2.244 2.717 1.909 2.146 -1.260
E 1.968 2.165 2.756 0.190 2.717 3.307 2.343 2.638 -1.693
F 2.480 2.717 3.425 0.190 3.268 3.976 2.874 3.228 -1.693
G 3.150 3.386 4.213 0.190 3.937 4.764 3.543 3.957 -1.693
H 3.937 4.173 5.394 0.190 4.724 5.945 4.331 4.941 -1.693
I 5.118 5.354 6.575 0.190 5.905 7.126 5.512 6.122 -1.693

Instrukcja użytkowania zawierająca tabele momentów sił


Instrukcja obsługi

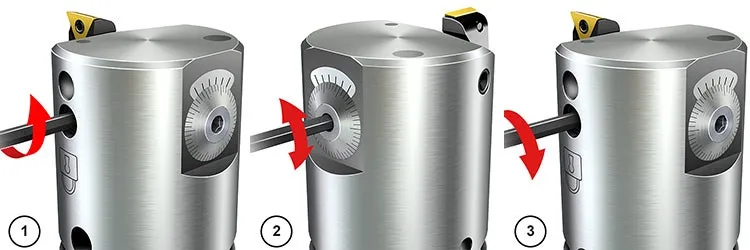

Sposób ustawiania głowicy do wytaczania wykończeniowego

  1. Odblokować suwak
  2. Ustawić wymiar średnicy
  3. Zablokować suwak
  4. Sprawdzić rezultat

Uwaga: Zawsze ustawiaj od mniejszego wymiaru do większego. Jeśli wykonasz za dużego przesunięcia, cofnij suwak nieco poniżej docelowego wymiaru, aby wyeliminować ewentualny luz w mechanizmie, następnie przystąp ponownie do ustawiania wymiaru.

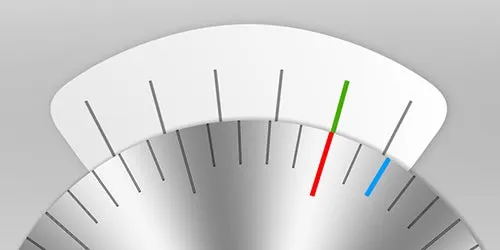

Ustawianie z użyciem podziałki wykończeniowej głowicy wytaczarskiej

  • Jeden pełny obrót tarczy powoduje przesunięcie płytki wzdłuż promienia o 0.25 mm (0.010 in), tzn. 0.5 mm (0.02 in) na średnicy
  • Tarcza jest podzielona na 50 części, z których każda odpowiada 0.010 mm (0.0004 in)/średnicy. Noniusz jest podzielony na 5 części i umożliwia regulację średnicy o 0.002 mm (0.00008 in)

Ustawianie średnicy dla CoroBore® 825, wersja z noniuszem
