CoroMill ®390
混流生産でのランピング加工に対応可能な汎用性の高い肩削りフライスカッター

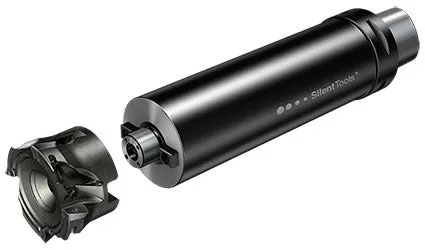

性能： アディティブマニュファクチャリングで製造された軽量CoroMill® 390
刃先とSilent Tools™ 防振機構の間の距離と質量を少し下げることで、長い突き出し量での加工の際、切込い深さを大きくすることが可能となり、それにより、生産性が大幅に向上します。
生産性が
+200%
向上
| 被削材 | P2.5.Z.HT、硬度 290HB | |
| 加工内容 | カッターの径方向切込みが大きい（カッター径の80％～100%）正面フライス加工 | |
| 機械 | オークマ MA550-VB | |
| アダプタ | C5-Q22D-048-220 | |
| 従来のCoroMill® 390 | 軽量CoroMill® 390 | |
| 工具材質 | 鋼 | チタン合金 |
| 工具径、mm | 50 | 50 |
| 重量、g (oz) | 317 (11.2) | 66 (2.33) |
| チップ | R390-11T308M-PM 1130 | R390-11T308M-PM 1130 |
| zn | 3 | 3 |
| n rpm | 1273 | 1273 |
| vc m/min (ft/min) | 200 (656) | 200 (656) |
| vf mm/min | 573 (22.6) | 573 (22.6) |
| fz mm/z (in/z) | 0.15 (0.006) | 0.15 (0.006) |
| ap mm (inch) | 1.5 (0.059) | 4.5 (0.177) |
| ae mm (inch) | 50 (1.97) | 50 (1.97) |
| MRR cm3/min (in3/min) | 43 (2.62) | 129 (7.87) |
| 結果：生産性が200%向上 |
性能： 鋼の溝フライス加工
ある企業では、使用しているエンドミルの2枚刃カッターが
2 mmの切込みにしか対応できないため、生産性が制限されていました。3枚刃の07切れ刃チップを備えたCoroMill 390カッターに切り替えたところ、切込みを3 mmに上げることができました。さらに、新しいカッターを使ったフライス加工では、従来の工具で発生していたバリが全く見られなくなりました。総合評価：生産性および工具寿命両方の向上により、CoroMill 390が二重勝利を達成。
+225%
生産性向上
| 加工内容 | 溝フライス加工 | |
| 工具 | R390-012A12-07M | 既存のソリューション |
| チップ | 390R-070204M-PM 1130 | |
| vc m/min | 200 | 150 |
| vf mm/min | 900 | 600 |
| hex mm | 0.1 | 0.1 |
| ap mm | 3 | 2 |
| ae mm | 12 | 12 |
| 結果 | ||
| 切削時間（分） | 3.76 | 5.5 |
性能： CoroMill® 390-07切れ刃の
加工品質の要求に答えるために、最大切込みを制限していました。07切れ刃チップ装備のCoroMill 390カッターに切り替えたところ、切込みを上げて、生産性を向上させることができました。GC1130チップの使用により、工具寿命は47%向上し、部品当たりコストの大幅な削減を実現しました。
+47%
工具寿命延長
| 被削材 | P2.5.Z.HT | |
| 加工内容 | 溝フライス加工、ポケットフライス加工 | |
| GC1130 | 既存のソリューション | |
| 工具 | R390-012A12-07M | |
| チップ | 390R-070204M-PM 1130 | |
| zn | 3 | 3 |
| n rpm | 4005 | 3979 |
| vc m/min | 151 | 150 |
| vf mm/min | 853 | 900 |
| fz mm | 0.07 | 0.075 |
| ap mm | 1.5 | 1 |
| ae mm | 12 | 12 |
| 結果 | ||
| 工具寿命、時間 | 44分 | 30分 |

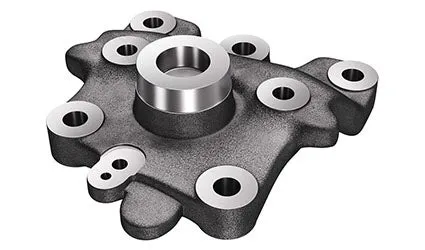

性能： 長い突き出し量での溝および肩削り加工
この加工では、長い突出し量での不安定な加工条件と鍛造面およびクーラントの組み合わせが、チップ寿命に関するいくつかの課題の原因になっていました。コーティング剥離による加工面品質の問題が、チップ寿命の制約となっていました。既存のソリューションからGC1130チップに切り替えたところ、コーティング剥離は大幅に低減し、57%も多くの部品を加工することができました。
+57%
工具寿命延長
| 被削材 | P2.5.Z.HT | |
| 加工内容 | 溝フライス加工、ポケットフライス加工 | |
| GC1130 | 既存のソリューション | |
| 工具 | R390-020A20-11M | |
| チップ | R390-11 T3 08M-PM 1130 | |
| zn | 3 | 3 |
| n rpm | 2400 | 2400 |
| vc m/min | 151 | 151 |
| vf mm/min | 864 | 864 |
| fz mm | 0.12 | 0.12 |
| ap mm | 3.5 | 3.5 |
| ae mm | 20 | 20 |
| 結果 | ||
| 工具寿命、部品数 | 440個 | 280個 |
