Ominaisuudet
- Terissä neljä särmää
- Tarkkuushiotuilla terillä mittatarkat ura-akselit DIN 7 -vaatimusten mukaisesti
- Samaan jyrsimeen sopii useiden eri ura-akseliprofiilien teriä
Käyttöalue
- Ura-akseli ulkohammastuksella
- Rouhinnasta viimeistelyyn
- Kaikki konetyypit
- Ei lastuamisnestettä
Ura-akseliprofiili DIN- ja ANSI-standardien mukaan. Muita profiileja pyynnöstä.

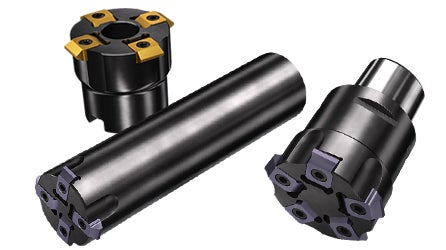

CoroMill 171.4 | |
| Ura-akselimoduulit, mm (DP) | 0.8–3.0 (32/64–8/16) |
| Halkaisija-alue, mm (in) | 30–125 (1.2–5) |
| Kiinnitys | Coromant Capto®, tuurna, reikä & kiilaura, lieriövarsi |
| Teräsärmien lukumäärä/terä | 4 |
| Terälaatu | GC1130 |
Vakiojyrsinrunkovalikoima
Jyrsinrunko |
Terän koko |
Halkaisija |
Kiinnitys |
Terien lukumäärä |
Terävaihtoehdot/teräkoko |
| R171.4-30A25-S4 | S | 30 mm | Lieriövarsi 25 mm | 4 | Pieni/moduulit 0.8–1.5 |
| R171.4-50C4-M5 | M | 50 mm | Capto C4 | 5 | Keskisuuri/moduulit 1.5–2.5 |
| R171.4-63C5-L5 | L | 63 mm | Capto C5 | 5 | Iso/moduulit 2.5–3.0 |
| RA171.4-31D19-S4 | S | 1 ¼ in | Lieriövarsi ¾ in | 4 | Pieni/DP-alue 32/64–16/32 |
| RA171.4-51C4-M5 | M | 2 in | Capto C4 | 5 | Keskisuuri/DP-alue 16/32–10/20 |
| RA171.4-64C5-L5 | L | 2 ½ in | Capto C5 | 5 | Iso/DP-alue 10/20–8/16 |
Erikoisjyrsinrunkovalikoima
- Halkaisija-alue: 30–125 mm (1.2–5 in)
- Kiinnitys: Coromant Capto®, lieriövarsi, Weldon, tuurna, reikä & kiilaura
