Tipps und Tricks
Herzlichen Glückwunsch zu Ihrem neuen Startup-Toolkit. Nun ist es an der Zeit, Ihre Maschine auszurüsten und in Betrieb zu nehmen. Wir haben einige nützliche Tipps und Tricks zusammengestellt, um ihnen Starthilfe zu geben.
Drehmomentschlüssel
Für eine optimale Leistung Ihres Werkzeuges ist das korrekte Drehmoment ein wichtiger Faktor. Das Sandvik Coromant Sortiment umfasst 4 Drehmomentschlüssel mit Einsätzen (Bits) für verschiedene Torx Plus-Größen.
| 5680 099-01 | 5 | - | 3-15 (27 -133) |
| 5680 100-01 | - | 6IP | 0.6 (4) |
| 5680 100-02 | - | 7IP | 0.9 (8) |
| 5680 100-03 | - | 8IP | 1.2 (10) |
| 5680 100-04 | - | 9IP | 1.4 (12) |
| 5680 100-05 | - | 10IP | 2.0 (18) |
| 5680 100-06 | - | 15IP | 3.0 (26) |
| Drehmomentschlüssel | Nm | Zoll-Ibs | Zuführhalter |
| 5680 105-01 | 0.3 - 1.2 | Gerade | |
| 5680 105-02 | 1.2 - 3.0 | Gerade | |
| 5680 105-05 | 3.0 - 6.0 | Gewinkelt | |
| 5680 105-06 | 4.0 - 8.8 | Gewinkelt | |
| 5680 105-03 | 2.5 - 11.5 | Gerade | |
| 5680 105-04 | 11.0 - 26.0 | Gerade | |
| 5680 105-07 | 26.0 - 55.0 | Gewinkelt | |
| 5680 105-08 | 35.4 - 78.0 | Gewinkelt |
| Einsatz | mm | Zoll | Torx Plus |
| 5680 084-01 | 50 | 1.969 | 8IP |
| 5680 084-02 | 50 | 1.969 | 15IP |
| 5680 084-03 | 89 | 3.504 | 15IP |
| 5680 084-04 | 50 | 1.969 | 7IP |
| 5680 084-05 | 50 | 1.969 | 9IP |
| 5680 084-06 | 50 | 1.969 | 10IP |
| 5680 084-07 | 50 | 1.969 | 20IP |
| 5680 084-08 | 89 | 3.504 | 20IP |
| 5680 084-09 | 89 | 3.504 | 25IP |
| 5680 084-10 | 89 | 3.504 | 30IP |
| 5680 084-11 | 50 | 1.969 | 6IP |
| 5680 084-12 | 80 | 3.150 | 27IP |
| 5680 084-13 | 35 | 1.378 | 50IP |
Rohre und Anschlusssätze für Schäfte
Verwenden Sie den beiliegenden Anschlusssatz für einen korrekten Kühlschmierstoff-Anschluss. Klicken Sie hierzu auf die Abbbildung.
Der Anschluss des Rohres an die Maschine erfolgt über ein G oder R 1/8" Gewinde.
Das Rohr ist verstärkt mit hochzugfestem rostfreien Stahl für hohen mechanischen Widerstand gegen Verschleiß durch Späne, für anspruchsvolle Umgebungen. Das Innenrohr besteht aus glattem chemisch inertem PTFE und ist geeignet für eine Vielzahl von Kühlschmierstoffen, wie Öle, Luft und Gase unter Hochdruck.
Gilt für folgende Tookits:
Metrisch
- KIT-TC-M-LE-20HP
- KIT-TC-M-LE-25HP
- KIT-TC-M-RE-20HP
- KIT-TC-M-RE-25HP
Zoll
- KIT-TC-A-LE-0750HP
- KIT-TC-A-LE-1000HP
- KIT-TC-A-RE-0750HP
- KIT-TC-A-RE-1000HP

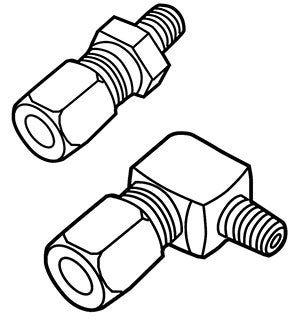

Kühlschmierstoffanschluss
Bei Kühlmittelübergabe von hinten besteht die Auswahl zwischen geradem und gewinkeltem 90° Anschluss. Der gerade Anschluss ist in Ihrem Toolkit enthalten. Wenn Sie eine 90°-Verschraubung benötigen, bitte hier bestellen.
Gilt für folgende Toolkits:
Metrisch
- KIT-QS-M-ST-12HP
- KIT-QS-M-ST-16HP
- KIT-QS-M-TG-12HP
- KIT-QS-M-TG-16HP
- KIT-QS-M-CZ-12HP
- KIT-QS-M-CZ-16HP
Zoll
- KIT-QS-A-ST-0500HP
- KIT-QS-A-ST-0625HP
- KIT-QS-A-TG-0500HP
- KIT-QS-A-TG-0625HP
- KIT-QS-A-CZ-0500HP
- KIT-QS-A-CZ-0625HP
EasyFix Spannaufnahmen für Bohrstangen
Ihr Startup-Kit für Bohrstangen zur Innenbearbeitung umfasst EasyFix Spannaufnahmen für minimierte Aufspannzeiten. Ein Federraster in der Spannaufnahme rastet in die Nut in der Bohrstange ein und sorgt für eine korrekte Mittenhöhe. Die Nut in der zylindrischen Aufnahme ist metallisch gedichtet, wodurch der Einsatz des vorhandenen Kühlschmierstoffzufuhrsystems möglich wird. Die metallische Dichtung bietet eine gute Leistung, auch für Hochdruck-Kühlschmierstoff.
Easy Fix ist ungeeignet für Bohrstangen mit Fläche, da die Nut zur Ausrichtung der Schneidkante auf Mittenhöhe fehlt.
Gilt für folgende Toolkits:
Metrisch
- KIT-TC-M-LI-40EF
- KIT-TC-M-RI-40EF
Zoll
- KIT-TC-A-LI-1500EF
- KIT-TC-A-RI-1500EF
Benötigen Sie eine Beratung? Wir unterstützen Sie dabei, Ihre Probleme zu lösen und Ihre Zweifel auszuräumen.
