diameter 148–1260 mm (5.91–49.61 tommer)
 |  |  | |||
 |  |  | |||

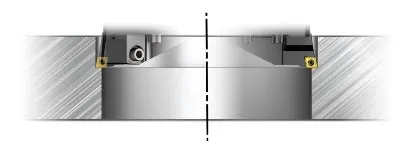

| Produktiv opboring | Trinopboring | 1-skærsopboring | |||
| Krav: | |||||
| 1 adapter 2 forlængerslæder 2 indbygningsholdere | 1 adapter 2 forlængerslæder 2 indbygningsholdere | 1 adapter 1 (2) forlængerslæde(r) 1 (2) indbygningsholder(e) Anden slæde og indbygningsholder anvendes som kontravægt |
Værktøjsmontering
Diameter 148–300 mm (5.83–11.81 tommer)

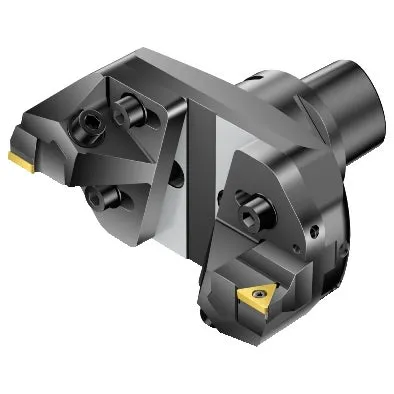

- Montér slæder på adapteren, og sæt skiver på fastspændingsskruerne.
- Montér indbygningsholdere på slæderne og sæt tallerkenfjedre på fastspændingsskruerne.
- Spænd fastspændingskruerne på slæderne med fingrene, så slæderne og indbygningsholderne let kan bevæges.
Diameter 298–540 mm (11.81–21.26 tommer)
- Montér slæder på broen i den rigtige position, afhængig af diameterområdet.
- Montér indbygningsholdere på slæderne..
- Anbring tallerkenfjedre på fastspændingsskruerne.
- Spænd fastspændingskruerne på slæderne med fingrene, så slæderne og indbygningsholderne let kan bevæges.
Tallerkenfjedertrykket forhindrer, at slæden bevæger sig, når slædeskruerne låses, eller af tyngdekraften, når der justeres med værktøjet monteret i maskinen.
Diameter 538–1260 mm (21.18–49.61 tommer)

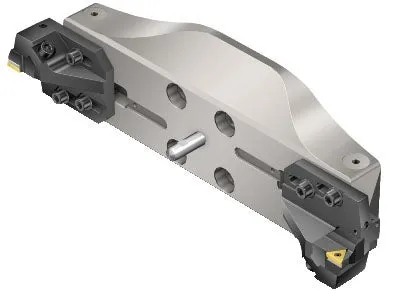

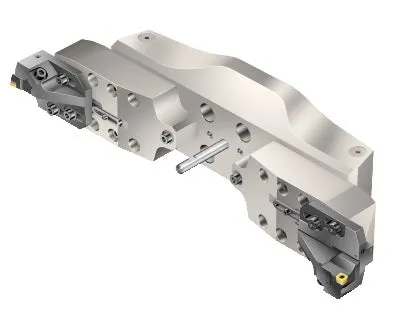

- Montér broforlængere på broen i den rigtige position, afhængig af diameterområdet.
- Spænd med skruer, kontrollér det rigtige tilspændingsmoment.
- Montér slæder på broforlængerne i den rigtige position, afhængig af diameterområdet.
- Montér indbygningsholdere på slæderne.
- Anbring tallerkenfjedre på fastspændingsskruerne.
- Spænd fastspændingskruerne på slæderne med fingrene, så slæderne og indbygningsholderne let kan bevæges.
Tallerkenfjedertrykket forhindrer, at slæden bevæger sig, når slædeskruerne låses, eller af tyngdekraften, når der justeres med værktøjet monteret i maskinen. Sørg for, at tallerkenfjederen placeres i overensstemmelse med illustrationen.
Værktøjsindstilling
Produktiv opboring
- Forbelast indbygningsholderens fastspændingskruer for at få en blød indstilling.
- Justér med stilleskruen, indtil skærets næseradius når den indstillede længde.
- Justér altid længden fra en mindre til en større værdi
- Lås indbygningsholderens fastspændingsskrue.
- Justér indbygningsholderne (aksialt):
- Justér slæderne (radialt):
- Forbelast slædernes fastspændingskruer for at få en blød indstilling.
- Justér med stilleskruen, indtil skærets næseradius når den indstillede diameter.
- Justér altid diameteren fra en mindre til en større værdi
- Lås slædens fastspændingsskruer.
- Monter skærene.
- Anbring værktøjet i forindstillingsenheden.
- Drej værktøjet, indtil den største diameter på den valgte slæde er fundet. Lås denne position på forindstillingsenheden.
- Indstil den ønskede diameter på værktøjets forindstillingsenhed.
- Gentag dette for slæde 2.
- Spænd fastspændingsskruerne på slæder og indbygningsholdere. Se i håndteringsvejledningen nedenfor for at finde det anbefalede tilspændingsmsoment for dit opboreværktøj (kan gøres uden for værktøjs-forindstillingsenheden om nødvendigt).
- Kontrollér værktøjets diameter og længde i værktøjets forindstillingsenhed. Overfør om muligt værktøjsdata til maskinens styresystem.

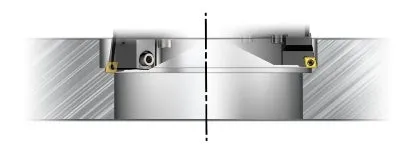

Trinopboring
Indstil de to skærslæder til forskellige diametre og højder. Slæden ved den mindste diameter skal indstilles til den længste aksiale position. Slæden ved den endelige diameter repræsenterer en kørtere værktøjslængde Den aksiale forskel mellem de to skærkanter skal være mindst halvdelen af tilspændingshastigheden. Tilspændingshastigheden pr. tand svarer til tilspændingshastigheden pr. omdrejning.
- Forbelast indbygningsholderens fastspændingskruer for at få en blød indstilling.
- Justér med stilleskruen, indtil skærets næseradius når den indstillede længde.
- Justér altid længden fra en mindre til en større værdi
- Lås indbygningsholderens fastspændingsskrue.
- Justér indbygningsholderne (aksialt):
- Justér slæderne (radialt):
- Forbelast slædernes fastspændingskruer for at få en blød indstilling.
- Justér med stilleskruen, indtil skærets næseradius når den indstillede diameter.
- Justér altid diameteren fra en mindre til en større værdi
- Lås slædens fastspændingsskruer.
- Monter skærene.
- Anbring værktøjet i forindstillingsenheden.
- Drej værktøjet, indtil den største diameter på den valgte slæde er fundet. Lås denne position på forindstillingsenheden.
- Bemærk: Den samlede spåndybde skal inddeles i to lige dele for at holde værktøjet så balanceret som muligt.
- Indstil den ønskede diameter på værktøjets forindstillingsenhed.
- Gentag dette for slæde 2.
- Spænd fastspændingsskruerne på slæder og indbygningsholdere. Se i håndteringsvejledningen nedenfor for at finde det anbefalede tilspændingsmsoment for dit opboreværktøj (kan gøres uden for værktøjs-forindstillingsenheden om nødvendigt).
- Kontrollér værktøjets diameter og længde i værktøjets forindstillingsenhed. Overfør om muligt værktøjsdata til maskinens styresystem.

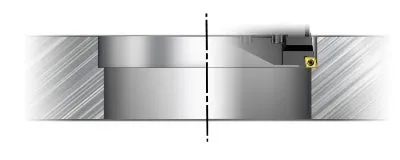

1-skærsopboring
- Aksial justering er ikke nødvendig. Lås indbygningsholderens fastspændingsskrue.
- Justér slæderne (radialt):
- Forbelast slædernes fastspændingskruer for at få en blød indstilling.
- Justér med stilleskruen, indtil skærets næseradius når den indstillede diameter.
- Justér altid diameteren fra en mindre til en større værdi
- Lås slædens fastspændingsskruer.
- 1.Monter skæret på den ene indbygningsholder. Bemærk: Den anden slæde med indbygningsholder anvendes til at afbalancere værktøjet.
- Anbring værktøjet i forindstillingsenheden.
- Drej værktøjet, indtil den største diameter på den valgte slæde er fundet. Lås denne position på forindstillingsenheden.
- Indstil den ønskede diameter på værktøjets forindstillingsenhed.
- Gentag dette for slæde 2.
- Spænd fastspændingsskruerne på slæder og indbygningsholdere. Se i håndteringsvejledningen nedenfor for at finde det anbefalede tilspændingsmsoment for dit opboreværktøj (kan gøres uden for værktøjs-forindstillingsenheden om nødvendigt).
- Kontrollér værktøjets diameter og længde i værktøjets forindstillingsenhed. Overfør om muligt værktøjsdata til maskinens styresystem.
diam. 298–1260 mm (11.73–49.61 tommer)
Flerskærsopboring
Den anbefalde metode til indstilling af diameteren er at bruge en forindstillingsenhed eller at bruge maskinbordet som reference sammen med en forindstillet lære. Skalamarkeringerne er en hjælp til grovindstilling af slæderne, hvis der ikke er en forindstillingsenhed til rådighed. Stilleskruen og tallerkenfjederen er nyttige til en let og glidende indstilling af slæderne, især når værktøjet er monteret i spindlen.
Centerstiften er en god hjælp til indstilling af slæderne, hvis der ikke er en forindstillingsenhed til rådighed: Mål afstanden fra centerstiften til skærkanten, og fratræk centerstiftens radius (8 mm (0.315 tomme)) for at finde skærkantens radiale position.
Centerstift
