Wskazówki i porady

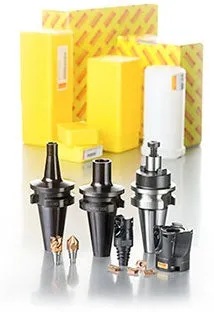

Gratulujemy zakupu zestawu startowego narzędzi do nowej obrabiarki. Teraz pora na zamocowanie narzędzi i uruchomienie maszyny. Przygotowaliśmy zestaw wskazówek i porad przydatnych przy rozruchu obrabiarki.
Klucze dynamometryczne
Dla zapewnienia najlepszej wydajności naszych narzędzi istotne jest stosowanie prawidłowego momentu dokręcenia. W asortymencie Sandvik Coromant dostępne są cztery klucze dynamometryczne z końcówkami do śrub typu Torx Plus różnej wielkości.
| 5680 099-01 | 5 | - | 3-15 (27-133) |
| 5680 100-01 | - | 6IP | 0.6 (4) |
| 5680 100-02 | - | 7IP | 0.9 (8) |
| 5680 100-03 | - | 8IP | 1.2 (10) |
| 5680 100-04 | - | 9IP | 1.4 (12) |
| 5680 100-05 | - | 10IP | 2.0 (18) |
| 5680 100-06 | - | 15IP | 3.0 (26) |
| Klucz dynamometryczny | Nm | In-lbs | Uchwyt |
| 5680 105-01 | 0.3 - 1.2 | Prosty | |
| 5680 105-02 | 1.2 - 3.0 | Prosty | |
| 5680 105-05 | 3.0 - 6.0 | Łamany | |
| 5680 105-06 | 4.0 - 8.8 | Łamany | |
| 5680 105-03 | 2.5 - 11.5 | Prosty | |
| 5680 105-04 | 11.0 - 26.0 | Prosty | |
| 5680 105-07 | 26.0 - 55.0 | Łamany | |
| 5680 105-08 | 35.4 - 78.0 | Łamany |
| Końcówka | mm | cale | Torx Plus |
| 5680 084-01 | 50 | 1.969 | 8IP |
| 5680 084-02 | 50 | 1.969 | 15IP |
| 5680 084-03 | 89 | 3.504 | 15IP |
| 5680 084-04 | 50 | 1.969 | 7IP |
| 5680 084-05 | 50 | 1.969 | 9IP |
| 5680 084-06 | 50 | 1.969 | 10IP |
| 5680 084-07 | 50 | 1.969 | 20IP |
| 5680 084-08 | 89 | 3.504 | 20IP |
| 5680 084-09 | 89 | 3.504 | 25IP |
| 5680 084-10 | 89 | 3.504 | 30IP |
| 5680 084-11 | 50 | 1.969 | 6IP |
| 5680 084-12 | 80 | 3.150 | 27IP |
| 5680 084-13 | 35 | 1.378 | 50IP |

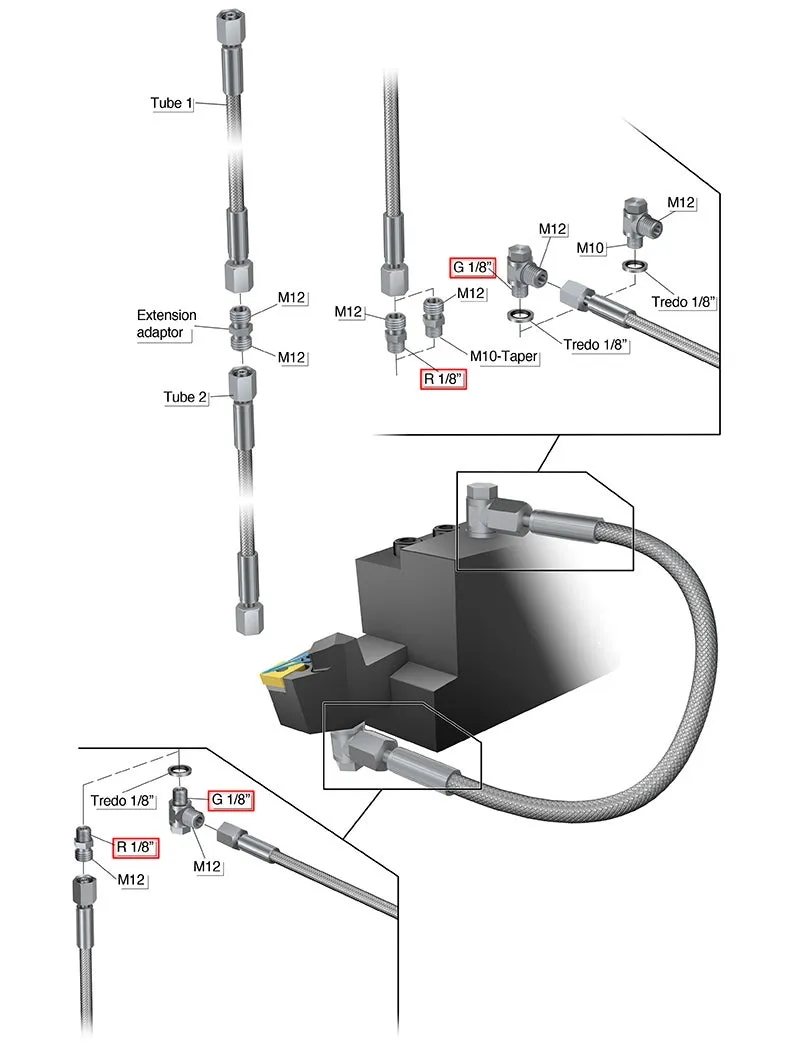

Zestaw przewodów i złączek do oprawek do obróbki zewnętrznej
Złącze chłodziwa należy prawidłowo zamontować za pomocą zestawu złączy znajdującego się w zestawie startowym narzędzi. Aby dowiedzieć się jak prawidłowo podłączyć złącza, należy kliknąć ilustrację.
Dla złączki rurowej po stronie obrabiarki zastosować np. wiertło 9 mm i wykonaj gwint G lub R 1/8.
Złączka jest wzmocniona stalą nierdzewną o wysokiej wytrzymałości, dzięki czemu wykazuje dużą wytrzymałość mechaniczną oraz odporność na zużycie spowodowane przez wióry i trudne warunki. Gładki przewód wewnętrzny wykonany z chemicznie obojętnego PTFE pozwala na stosowanie różnych rodzajów chłodziwa, m. in.: olejów, powietrza i gazów pod wysokim ciśnieniem.
Dotyczy następujących zestawów narzędzi:
Narzędzia metryczne
- KIT-TC-M-LE-20HP
- KIT-TC-M-LE-25HP
- KIT-TC-M-RE-20HP
- KIT-TC-M-RE-25HP
Narzędzia calowe
- KIT-TC-A-LE-0750HP
- KIT-TC-A-LE-1000HP
- KIT-TC-A-RE-0750HP
- KIT-TC-A-RE-1000HP

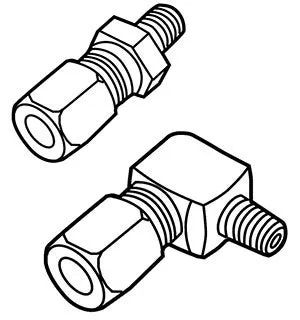

Złącze chłodziwa
Do wyboru są złącza proste i łamane pod kątem 90 stopni, do podawania chłodziwa od tyłu. Złącza proste znajdują się w zestawie narzędzi. Jeśli potrzebują Państwo złącza łamanego pod kątem 90 stopni, prosimy o zamówienie go tutaj.
Dotyczy następujących zestawów narzędzi:
Narzędzia metryczne
- KIT-QS-M-ST-12HP
- KIT-QS-M-ST-16HP
- KIT-QS-M-TG-12HP
- KIT-QS-M-TG-16HP
- KIT-QS-M-CZ-12HP
- KIT-QS-M-CZ-16HP
Narzędzia calowe
- KIT-QS-A-ST-0500HP
- KIT-QS-A-ST-0625HP
- KIT-QS-A-TG-0500HP
- KIT-QS-A-TG-0625HP
- KIT-QS-A-CZ-0500HP
- KIT-QS-A-CZ-0625HP
Tuleje EasyFix do wytaczaków
Zestaw startowy wytaczaków z precyzyjnym podawaniem chłodziwa zawiera tuleje EasyFix, sprzyjające skróceniu czasu ustawiania. Sprężysty zatrzask umieszczony w tulei wpada w rowek nacięty na wytaczaku zapewniając poprawne ustawienie ostrza narzędzia w osi. Metalowa tuleja nacięta jest w sposób zapewniający szczelność i umożliwiający korzystanie z istniejącego systemu podawania chłodziwa. Uszczelnienie zapewnia dobre wyniki obróbki również przy wysokim ciśnieniu chłodziwa.
Nigdy nie należy stosować tulei EasyFix z wytaczakami ze ścięciem, ponieważ rowek jest niezbędny dla zapewnienia poprawnego ustawienia w osi.
Dotyczy następujących zestawów narzędzi:
Narzędzia metryczne
- KIT-TC-M-LI-40EF
- KIT-TC-M-RI-40EF
Narzędzia calowe
- KIT-TC-A-LI-1500EF
- KIT-TC-A-RI-1500EF
Potrzebujesz rady? Chcemy pomóc Ci w rozwiązaniu problemów i wyjaśnieniu wątpliwości.
